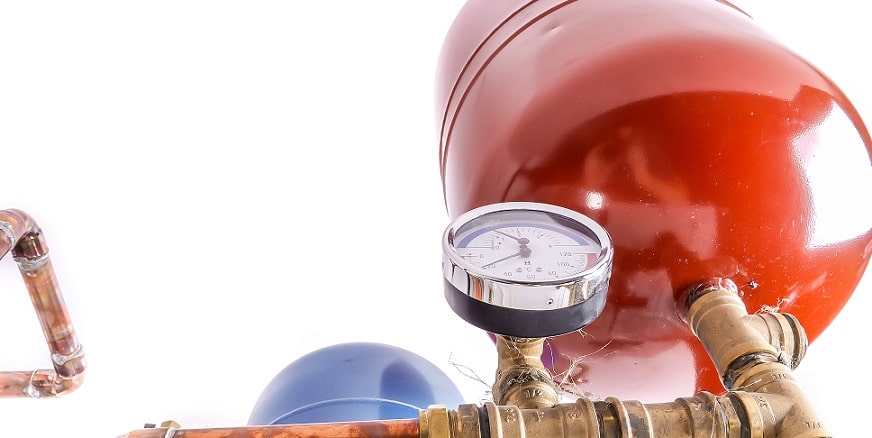

El Vaso De Expansión De Una Caldera: función, funcionamiento y precio

Uno no sospecha la cantidad de componentes que componen un circuito de calefacción efectivo. En este sentido, algunos se dedican por completo a mantenerlo en buen estado. Cuando hablamos de una caldera, hablamos del vaso de expansión, equipo que juega un papel fundamental en su buen funcionamiento y seguridad. Concretamente, ¿de qué está hecho? ¿Para qué sirve y qué implica su mal funcionamiento?

Guía de contenidos

Qué es un vaso de expansión de caldera?

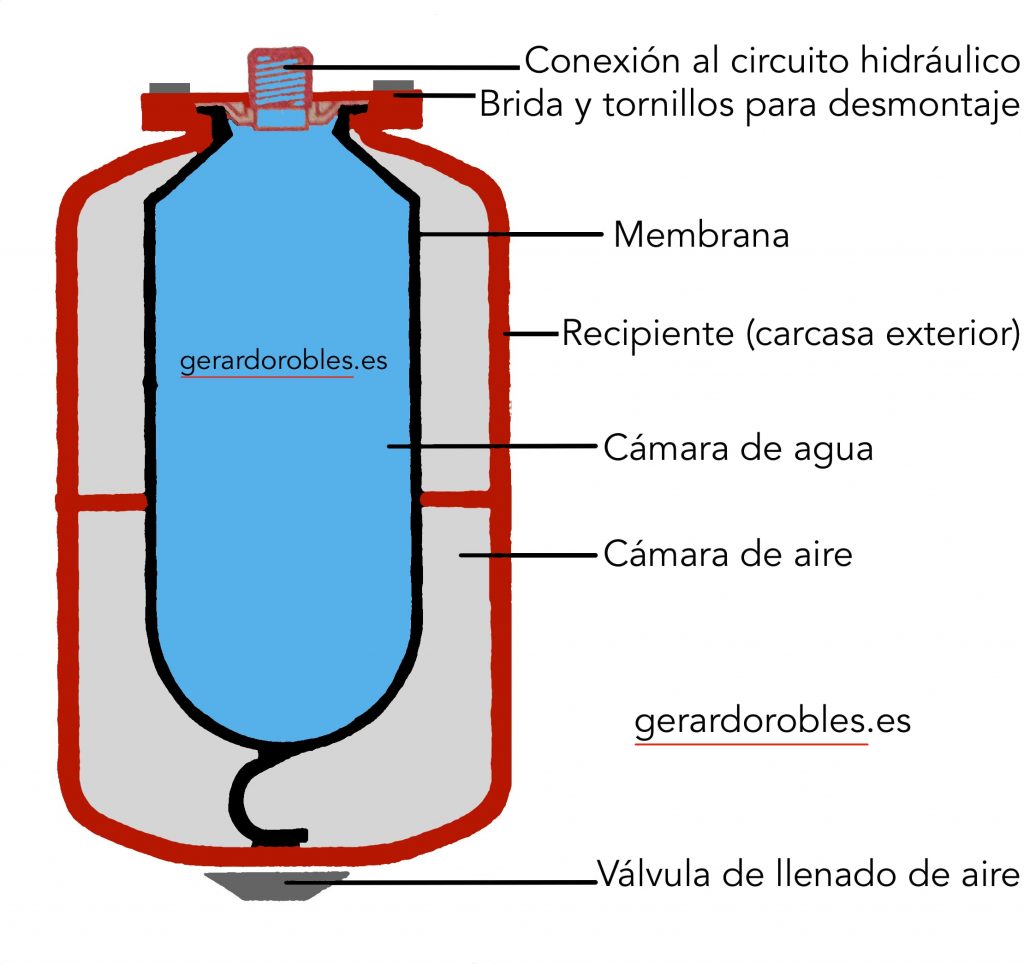

Un depósito de expansión de caldera puede integrarse directamente en su caldera o instalarse cerca en la propia instalación, a la altura adecuada. La estructura de este equipo es bastante simple y consta de dos partes separadas por una membrana.

  • la primera sección está diseñada para recoger el exceso de agua,
  • el segundo está lleno de un gas neutro, no inflamable, normalmente nitrógeno. La presión del gas varía según la instalación y el recipiente.

Por lo general, hay una válvula en la parte inferior del vaso que permite inflar la envoltura de gas. Además de los vasos de membrana, también hay modelos de vejiga que funcionan con el mismo principio.

Un código de colores permite distinguir los diferentes vasos de expansión según su uso: rojo para calefacción y blanco para agua caliente sanitaria (ACS).

La capacidad de este equipo de calefacción varía de 12 a 900 litros para los modelos de gran capacidad. Tenga en cuenta que, en general, una capacidad entre 18 litros y 50 litros es muy adecuada para un circuito de calefacción individual. Algunos modelos grandes se colocan directamente en el suelo, otros se fijan a la pared mediante un soporte.

Existen entonces tres variantes de vaso expansion según su funcionamiento:

  • El vaso de expansión cerrado de presión constante,
  • El vaso de expansión cerrado con presión variable,
  • El tanque de expansión abierto.

Para vasos de expansión abiertos, la absorción de oxígeno en el agua de calefacción es permanente debido a la apertura del depósito al aire libre. Se encuentra en instalaciones más antiguas. Es mejor reemplazarlo con un sistema cerrado.

¿Para qué sirve un vaso de expansión de caldera?

Bajo el efecto del calor, el agua de su circuito se expande. Este fenómeno natural de expansión aumenta el volumen de agua. Por lo tanto, provoca un aumento de presión en su circuito. Por el contrario, cuando baja la temperatura, el agua se contrae.

El vaso de expansión de la caldera absorbe y compensa las variaciones de presión y recoge el exceso de volumen de agua en un espacio dedicado. En caso de descenso de temperatura, el vaso de expansión evita la depresión y previene el riesgo de infiltración de aire en el circuito. Así mantiene una presión estable en su circuito de calefacción central.

Cuándo cambiar el vaso de expansión de una caldera?

El vaso de expansión de una caldera se considera una pieza de desgaste , ya que está sujeto a grandes esfuerzos en términos de corrosión, temperatura y presión. Esto significa que a pesar del mantenimiento regular, la vida útil de este equipo es de aproximadamente 8 años.

El mantenimiento anual de tu caldera por un profesional te permite asegurarte de que tu vaso de expansión está en buen estado de funcionamiento. ¡También es una obligación legal! Durante el mantenimiento, el ingeniero de calefacción también comprueba las distintas conexiones y la estanqueidad de las juntas.

¿Puede cambiar su tanque de expansión usted mismo?

Sí, es posible, pero… siempre que tengas las herramientas adecuadas, sigue ciertos pasos para tu seguridad y conoce cómo funciona tu sistema de calefacción. El cálculo de la presión para el dimensionamiento del recipiente resulta bastante técnico.

Por lo tanto, se recomienda encarecidamente llamar a un profesional debido a las manipulaciones técnicas que se deben realizar. Tendrás la garantía de que la instalación está bien hecha y que el vaso de expansión está bien calibrado y dimensionado.

Confiar la instalación de su vaso de expansión a un profesional también le permite beneficiarse de ciertas garantías del fabricante que solo se aplican en el contexto de la instalación por parte de un técnico especializado.

”Un depósito debe estar correctamente dimensionado e inflado por un profesional, según la potencia de la caldera y la altura del punto más alto de la instalación.”

¿Cuáles son los riesgos de un depósito de expansión defectuoso?

Un vaso de expansión desgastado o defectuoso puede provocar varios fallos de funcionamiento:

  • caída de presión en su circuito de calefacción,
  • disminución de la capacidad de su calefacción y aumento de su consumo de gas (¡impacto directo en su factura!),
  • mayor riesgo de depósito de lodos (lodos) que provoca el deterioro de las tuberías y una reducción de la superficie de intercambio con su equipo de calefacción (sus radiadores),
  • obliga a su caldera a ponerse en modo de seguridad o, según la antigüedad del modelo, a utilizar la válvula de seguridad que evacua un poco de agua para reducir la presión en el circuito.

¡A largo plazo, todo su circuito de calefacción puede deteriorarse!

Nuestro consejo para elegir el vaso de expansión adecuado

Debes tener en cuenta varios criterios a la hora de elegir tu nuevo vaso de expansión para determinar su capacidad (en litros) y su presión de inflado (en bares):

  • estimar sus necesidades de calefacción,
  • la potencia de su caldera expresada en kW,
  • su circuito de calefacción,
  • su función (calefacción o agua caliente sanitaria),
  • altura estática, es decir, la altura de instalación del punto de conexión más alto del depósito de expansión.

Se debe hacer un cálculo cuidadoso y técnico para encontrar el tamaño adecuado para su vaso expansión.

¿Qué hacer en caso de problema con un vaso de expansión?

Primero es necesario encontrar el origen del problema para adoptar una solución adecuada. Reemplazar su tanque de expansión no siempre es obligatorio. A veces basta con inflarlo a la presión correcta utilizando una herramienta de inflado (una bomba o un compresor), equipada con un manómetro y un tubo para vaciar la caldera. A continuación, debe seguir los diversos pasos para su seguridad que se detallan en nuestra guía de solución de problemas del tanque de expansión .

Si, a pesar de volver a vaso, los problemas persisten, comuníquese con un ingeniero de calefacción profesional.

¿Cómo comprobar la presión de un vaso de expansión?

La presión, indicada en bar, se mide con un manómetro . Debe medirse en frío y sin presión de agua en la instalación .

Para conocer el valor de presión ideal, es necesario calcularlo teniendo en cuenta un parámetro esencial: la altura de la instalación sobre el vaso de expansión . En efecto, cuanto mayor sea la columna hidrostática (es decir, la altura del agua entre el punto más alto de la instalación y el depósito), mayor debe ser la presión de inflado.

El manómetro indica 0 bar? Entonces es necesario volver a  inflar el vaso de expansión y realizar un nuevo control de presión para ver si se mantiene o no.

💦 ¿Notas una fuga de agua? La membrana de su vaso probablemente esté perforada y, por lo tanto, requiera un reemplazo rápido.

¿Cuánto cuesta un vaso de expansión de caldera?

El precio de esta pieza varía según varios criterios: su capacidad, su marca y su presión de inflación. Por el lado de la instalación, la técnica utilizada por el profesional también influye en el precio final.

CapacidadPresiónPrecio medio
18L0,5 Bares
1 bar
40€
45€
25L0,5 Bares
1 bar
55€
60€
35L0,5 Bares
1 bar
75ۍ
90€
50L0,5 Bares
1 bar
110€
130€

¿Dónde y cómo instalar correctamente un vaso de expansión?

La posición del vaso de expansión entre los demás equipos de calefacción es fundamental.

  • Debe colocarse cerca de su caldera para evitar pérdidas de presión, en la línea de retorno de la caldera.
  • A continuación, el jarrón debe instalarse a la altura correcta , es decir, con una alineación en el punto más alto de la instalación.
  • Debe colocarse aguas arriba del circulador.

Una solución: volver a inflar el vaso de expansión

Esta es una técnica formidable, que evita tener que reemplazar completamente el equipo, y que puede llevarse a cabo en el caso de que la caldera entre en seguridad regularmente . Para ello, es recomendable utilizar un dispositivo de inflado (compresor, bomba con manómetro, etc.) y una manguera de jardín para el vaciado.

El inflado se realiza entonces en varias etapas, alcanzables por los más manitas:

  1. Pare la caldera,
  2. Purgar los radiadores ,
  3. Tome la tubería y vacié la caldera de agua ,
  4. Desenrosque la válvula (idéntica a la de un neumático),
  5. Inflar , respetando la presión recomendada para su instalación,
  6. Restaurar la presión del circuito de agua,
  7. Vuelva a introducir agua en el circuito, a través de los grifos de llenado.

Vaso de expansión de una caldera: recapitulamos

  1. El recipiente es un dispositivo de regulación de presión esencial para cualquier circuito de calefacción. Mantiene la caldera en buen estado de funcionamiento.
  2. Un código de colores permite distinguirlos según su uso: rojo para la caldera, blanco para el acumulador de agua caliente.
  3. El vaso se desgasta con el tiempo a pesar del mantenimiento regular. Es una pieza de desgaste que debe cambiarse aproximadamente cada 8 años.
  4. Un modelo defectuoso puede causar mal funcionamiento en todo el circuito de calefacción central.
  5. Se deben tomar ciertas precauciones (posicionamiento, dimensionamiento, potencia) durante la instalación para garantizar su seguridad y el rendimiento de su calefacción.

Preguntas frecuentes

¿Cómo detectar si tu vaso de expansión tiene un problema?

Cuando un vaso de expansión está averiado, se observan caídas de presión muy frecuentes en el circuito de calefacción, así como bloqueos de seguridad recurrentes de la caldera .

Si, a pesar de las constantes actualizaciones de presión , continúa cayendo y si, algún tiempo después de una operación de reinflado , el problema vuelve a aparecer, es de esperar que se reemplace el vaso de extensión.

¿Cuál es la función del vaso de expansión de la caldera?

El vaso de expansión mantiene la caldera y el circuito de calefacción en buen estado manteniendo una presión estable.

¿Dónde debo colocar mi vaso de expansión?

Su vaso de expansión debe estar lo más cerca posible de su caldera para evitar pérdidas de presión y siempre conectado al retorno en el caso de la calefacción.

¿Cuándo cambiar el vaso de expansión de una caldera?

Bien mantenido y revisado cada año, un vaso de expansión puede tener una vida útil de entre 8 y 10 años .

Sin embargo, como con cualquier componente, este puede experimentar fallas de funcionamiento. De hecho, se considera como una pieza de desgaste , en la medida en que se somete a numerosas limitaciones en términos de presión, temperatura y corrosión .
