Temperatura De Impulsión: Configure correctamente la calefacción por suelo radiante y el sistema de calefacción

A medida que se acerca la temporada de frío, muchos propietarios de casas y apartamentos se preocupan por la temperatura de impulsión de su sistema de calefacción. Explicamos la temperatura de ida y de retorno, tratamos con diferentes sistemas de calefacción y mostramos qué influencia tienen la curva de calefacción y el equilibrio hidráulico.

Guía de contenidos

¿Qué temperatura de salida poner?

Antes de alimentar el agua de calefacción al circuito de calefacción, debe alcanzar la temperatura que se lleva a cabo en el intercambiador de calor. El agua calentada se abre paso a través de las tuberías hasta los radiadores, suelo radiante , etc.- con la denominada temperatura de impulsión . El caudal es la distancia desde la salida del generador de calor hasta la entrada en la superficie de calentamiento. Cuanto mayor sea la temperatura de impulsión, mayor será el gasto energético necesario para ello. Los sistemas de calefacción modernos, incluidas las bombas de calor con suelo radiante, son los llamados sistemas de calefacción de baja temperatura.y pueden operar de manera muy eficiente con una temperatura de impulsion de menos de 45 °C debido a su gran superficie de calentamiento. En edificios antiguos con radiadores comparativamente pequeños, por otro lado, se deben usar temperaturas de impulsion medias a altas de entre 55 y 90 °C para calentar la habitación. Al mismo tiempo, se aplica lo siguiente: cuanto más baja sea la temperatura exterior y cuanto peor esté aislada una casa, más alta debe ser la temperatura de impulsión. ¿Por qué?

Como se describe en nuestra guía para la reducción del tiempo durante la noche , los edificios mal aislados pierden calor rápidamente en temperaturas frías. Por lo tanto, la carga de calefacción aumenta y se debe usar más energía para lograr la temperatura ambiente deseada. Dado que la superficie de calefacción disponible siempre es la misma, la temperatura de impulsión es el factor decisivo para aportar más capacidad de calefacción a la habitación. En la práctica, se trabaja con las llamadas curvas de calefacción , en las que se tiene en cuenta la dependencia de la temperatura de impulsión con la temperatura exterior. Puede leer más sobre este tema en la última sección de esta guía.

Temperaturas de impulsión para diferentes sistemas de calefacción

Si la calefacción está configurada correctamente, la temperatura de ida siempre es más alta que la de retorno porque la energía térmica se libera en la habitación y el agua portadora de energía se enfría en el proceso. Dependiendo del sistema de calefacción, son habituales o se requieren diferentes temperaturas de impulsión/retorno:

  • Edificio antiguo con radiadores: 90/70 °C, también posible con 75/65 °C
  • Sistema de condensación: 60/45 °C
  • Suelo radiante: 40/30 °C

Además del sistema de calefacción, la calidad del aislamiento también es decisiva para la temperatura de impulsión: los edificios bien aislados requieren menos calor para alcanzar la temperatura deseada, por lo que la temperatura de impulsión puede ser menor. En el caso de radiadores diseñados como radiadores o convectores, también se debe tener en cuenta que requieren una temperatura mínima para su funcionamiento efectivo , ya que la radiación de calor y la convección de aire aumentan con la temperatura del radiador. La curva de calentamiento también tiene en cuenta este hecho.

Por cierto: si la temperatura de ida es demasiado alta, las habitaciones no se sobrecalientan automáticamente, ya que los termostatos actúan como limitadores. Solo lo siente en su billetera cuando llega la factura de gas en este caso.

¿Qué papel juega la temperatura de retorno?

La contraparte de la temperatura de impulsión es la temperatura de retorno. Esta es la temperatura a la que el agua de calefacción vuelve al generador de calor delante del intercambiador de calor después de pasar por los consumidores. A su paso por los radiadores o el suelo radiante , el agua desprende energía en forma de calor cuando se enfría, que a su vez calienta la estancia. De vuelta en el calentador, se vuelve a calentar: el ciclo comienza de nuevo. La diferencia de temperatura entre el flujo y el retorno también se denomina propagación. Esto se da técnicamente correctamente en Kelvin: 0 °C corresponde a 273,15 Kelvin, pero la diferencia de temperatura en grados Celsius y Kelvin es la misma, es decir, 10 °C más son también 10 K más. Con los radiadores convencionales, se suele utilizar una temperatura de impulsión de 70 °C y un retorno de 55 °C y, por lo tanto, un diferencial de 15 K, mientras que la calefacción por suelo radiante funciona con un diferencial de 10 K con un caudal de 40 °C y un retorno de 30 °C.

Curva de calentamiento y equilibrado hidráulico

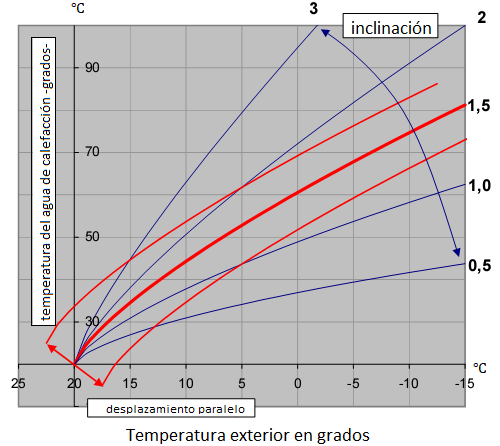

wikipedia

Ahorre energía con la curva de calefacción adecuada

Los sistemas de calefacción siempre necesitan una variable de referencia para poder funcionar correctamente. En el caso más simple, es la temperatura ambiente : si es inferior a la temperatura programada, la calefacción está encendida; si sube por encima, la calefacción se apaga. Eso suena simple, pero en la práctica es una pérdida de energía : ¿Cómo se supone que el sistema de calefacción debe conocer la situación climática y adaptar el comportamiento de calefacción y la temperatura de impulsión en consecuencia? Con la temperatura ambiente como único parámetro, la calefacción solo puede funcionar de forma obstinada con una temperatura de impulsión determinada. No importa si hace frío o calor afuera.

La curva de calefacción resuelve este problema porque describe la relación entre la temperatura exterior y la temperatura de impulsión en forma de curva característica . Sin embargo, dado que la línea no es lineal y en la práctica depende de muchos factores, incluido el tipo de calefacción, las superficies de calefacción/radiadores y el aislamiento, no es posible calcular la curva de calefacción perfecta para un edificio o apartamento en general. En última instancia, las temperaturas del sistema seleccionadas al diseñar el sistema de calefacción son decisivas para la curva de calefacción. Con las condiciones reales del edificio, uno se aproxima al estado ideal midiendo y probando una curva de calentamiento adecuada. A continuación explicamos en detalle una curva de calentamiento.

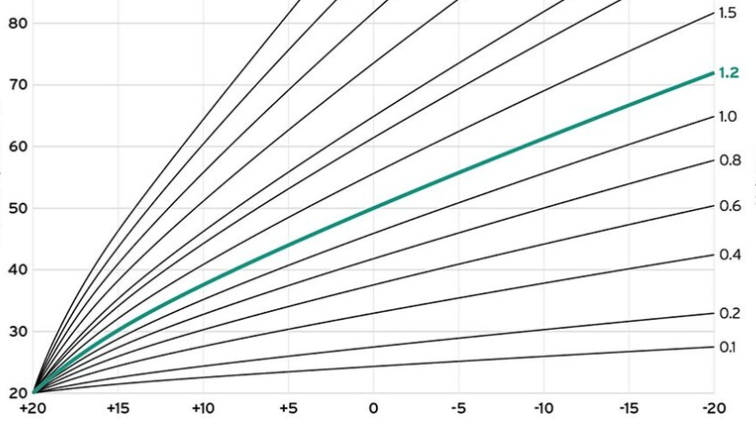

En el eje vertical de la izquierda se introduce la temperatura de impulsión y en el eje horizontal la temperatura exterior en un rango de +20 a -20 °C. El segundo eje vertical a la derecha es la pendiente, que permite curvas de diferente pendiente. Las curvas representan diferentes sistemas de calefacción en diferentes entornos. Aquí se aplica lo siguiente: cuanto más inclinada se eleva una curva característica, más alta es la temperatura de impulsión debe depender de la temperatura exterior. Por el contrario, el tipo de calefacción y la calidad del aislamiento se pueden adivinar a partir de las curvas: cuanto más plana se eleva una curva característica, menos calor se requiere cuando las temperaturas exteriores son frías, lo que a su vez mantiene baja la temperatura de impulsión. Sin embargo, la salida de calor no depende necesariamente de la temperatura de impulsión: para lograr la misma salida de calor, también se puede aumentar la superficie de calefacción (p. ej., como calefacción de superficie en el suelo o en la pared).

Dos ejemplos del gráfico:

  1. Curva de calefacción con pendiente 1,2 (marcada en verde)
    Con una temperatura exterior de 0 °C, la temperatura de impulsión es exactamente de 50 °C. Si se enfría 10 °C, el flujo tiene que subir a casi 62 °C. Esto podría ser un sistema de calefacción bien ajustado (gas/gasóleo) en un edificio antiguo modernizado.
  2. Curva de calefacción con una pendiente de 0,6
    A una temperatura exterior de 0 °C, el caudal es de unos 37 °C. A -10 °C en el exterior, la temperatura de impulsión requerida solo sube a unos 45 °C. Esto podría ser una bomba de calor con calefacción por suelo radiante en un edificio bien aislado.

En términos generales, los sistemas de radiadores tienden a una pendiente de 1,2, mientras que la calefacción por suelo radiante tiende a una pendiente de 0,6 e inferior.

La aplicación de la curva de calentamiento en la práctica.

Como cliente final, normalmente no puede acceder a todos los parámetros de su sistema de calefacción. La curva de calentamiento es una de ellas, ya que la configuración requiere conocimientos y experiencia especializados. Su instalador de calefacción primero configurará y ajustará aproximadamente la curva de calefacción. Pero ahora se necesita su aporte, porque los comentarios de los residentes cuentan para la puesta a punto. Por lo tanto, verifica diariamente durante una semana (o incluso más) si se alcanzan las temperaturas deseadas en sus habitaciones. Si hay desviaciones por encima o por debajo, anote el tiempo y el valor.

Equilibrado hidráulico: un requisito previo para un sistema de calefacción bien ajustado

Antes de poder definir y ajustar la curva de calefacción, se requiere un paso importante: el equilibrado hidráulico . Un sistema de calefacción tiene varios consumidores, que suelen tener diferentes resistencias en el circuito y todos requieren diferentes cantidades de agua. Cuando un sistema no está regulado y balanceado, puede ocurrir un desarrollo de calor desigual y un ruido molesto. El resultado es un consumo significativamente mayor de calor y electricidad .

El objetivo del equilibrado hidráulico es, por tanto, nivelar la resistencia de los consumidores y suministrar la cantidad exacta de agua necesaria para el funcionamiento. A modo de comparación, imagine una fuente con varias fuentes de diferentes tamaños, todas colgando de una bomba. La fuente solo funcionará de manera uniforme y eficiente una vez que todas las fuentes hayan sido reguladas en cuanto a sus necesidades de agua y la presión requerida, de modo que la última fuente de la fila también burbujee como se desee.

El equilibrio hidráulico está prescrito por ley para proyectos de modernización como parte de la renovación de edificios relacionada con la energía . En el caso de edificios nuevos, las condiciones hidráulicas ya están planificadas en el tablero de dibujo. Incluso las propiedades existentes que no están actualizadas permiten el equilibrio hidráulico con un esfuerzo razonable. Simplemente pregunte a su instalador de calefacción, que estará encantado de asesorarle.

Cómo programar correctamente tu calefacción a la temperatura deseada

Ajuste la calefacción correctamente: así es como

Incluso si usted, como cliente final, no tiene acceso a todos los ajustes de calefacción, hay algunas cosas que puede hacer usted mismo sin contratar a un especialista. Sin embargo, le recomendamos que hable con un técnico especialista si no está seguro. Un calentador mal ajustado no funciona de manera óptima, provoca mayores costos y, en algunos casos, se desgasta más rápido.

purgar el radiador

La base para un sistema de calefacción bien ajustado son los radiadores sin aire. Si escuchas gorgoteos y la calefacción solo se calienta en la zona inferior, hay que dejar salir el aire del sistema. Para ello, abre con cuidado el purgador del radiador con una llave cuadrada o tornavis dependiendo de tu modelo de radiador y deja escapar el aire hasta que solo salga agua. Un vaso pequeño o un trapo para recoger el agua te ira bien. Cuando se han purgado todos los radiadores, su calefacción puede funcionar de manera mucho más eficiente. Si por el contrario el radiador solo se calienta en la zona superior es indicativo de que el sistema ha sido equilibrado con algunas anomalías.

Ajustar los termostatos correctamente

La opinión generalizada ahora es que cuanto más caliente este el radiador, más rápido se calentará. Esto es un mito, porque los dígitos por sí solos representan la temperatura que debe alcanzarse al final del proceso de calentamiento. Las siguientes temperaturas ambiente se refieren a las respectivas posiciones:

  • 12 °C: Posición 1
  • 16 °C: Posición 2
  • 20 °C: posición 3
  • 24 °C: Posición 4
  • 28 °C: Posición 5

Por lo tanto, un radiador que funciona en la posición 3 no se calienta más rápido que en la posición 5. El termostato simplemente se apaga antes, es decir, tan pronto como se alcanza la temperatura deseada de 20 °C. Así que tenga cuidado de no subir los termostatos de sus radiadores innecesariamente, ya que esto cuesta energía adicional.

Cómo programar correctamente tu calefacción a la temperatura deseada

Ajustar la temperatura de impulsión

En la sección “Ahorro de energía con la curva de calefacción correcta” describimos la conexión entre la curva de calefacción y la temperatura de impulsión. Puede utilizar la curva de calefacción para ver cómo la temperatura de impulsión depende de la temperatura exterior. En los sistemas de calefacción modernos, este ajuste lo realiza su ingeniero de calefacción o mediante un sistema de control compensado por el clima . En condiciones climáticas extremas (invierno muy cálido o muy frío), puede ser necesario ajustar la temperatura de impulsión. Puede realizar este ajuste en su caldera usted mismo. Sin embargo, al realizar cambios en la curva de calefacción, recomendamos contratar a un técnico especializado.

Horario nocturno

Por las casas en general si la temperatura no desciende mucho podríamos apagar la calefacción y ahorrar, ya que con 18º se entiende que es una buena temperatura suficiente para tener confort mientras dormimos.

Si no es tu caso, y baja mucho mas la temperatura durante la noche seria una buena idea mantener la casa a 18º para que al despertaros no le cueste tanto levantar la temperatura y genere gastos adicionales hasta llegar a los 21º grados deseados aproximadamente.

Preguntas frecuentes sobre la temperatura de salida

Aquí hemos resumido y respondido brevemente a las preguntas más frecuentes sobre la temperatura de impulsión.

¿De que sirve una temperatura de impulsión correctamente ajustada?

La temperatura de impulsión está directamente relacionada con la carga de calefacción y, por tanto, con los costes energéticos. Si está configurado correctamente, y por lo tanto ni demasiado alto ni demasiado bajo, esto ahorra costos y protege el sistema de calefacción.

¿Qué influencia tiene la temperatura exterior en el caudal?

Si tenemos sonda exterior conectada, la temperatura exterior tiene un efecto directo sobre la temperatura de impulsión, ya que temperaturas más bajas requieren un caudal mayor y viceversa.

¿Qué es una curva de calentamiento?

La curva de calefacción describe la relación entre la temperatura exterior y la temperatura de impulsión. No es lineal y debe ajustarse individualmente en cada vivienda para que la calefacción funcione de manera eficiente y ahorre costos.

¿Cómo se configura la temperatura de salida?

Puede configurar la temperatura de salida usando los controles en su sistema de calefacción. Los sistemas simples y antiguos suelen tener botones giratorios grandes con una escala de temperatura, los dispositivos modernos se configuran a través de pantallas con botones y controles digitales.

¿La temperatura de impulsión es la misma que la del agua caliente?

No, son dos círculos separados que se establecen de forma independiente.

¿Por que es mejor una temperatura de salida mas baja?

Cuanto menor sea la temperatura de impulsión, menor será el consumo de energía. Si un sistema de calefacción puede operarse permanentemente con un flujo bajo, esto ahorra costos.

¿Por que una temperatura de impulsión demasiado baja puede ser una desventaja?

Las calderas y los radiadores requieren una temperatura de salida más alta debido a su pequeña área de superficie y su ubicación en la habitación. Si lo ajusta mas bajo de lo que aconsejamos en su instalación, las habitaciones tardaran mas en calentar.

¿Qué temperatura de salida poner en la calefacción por suelo radiante?

La calefacción por suelo radiante, debido a su gran superficie, se las arreglan con bajas temperaturas de flujo de menos de 45 °C. Esto los hace ideales para su uso con bombas de calor y sistemas solares térmicos.

¿Qué temperatura de impulsión es normal para una caldera de gas convencional?

Dado que el caudal siempre depende del tipo de calefacción y del edificio, no existe una respuesta general a esta pregunta. Por regla general, el rango es de 75 °C a 60 °C. Las calderas de gas se utilizan a menudo con radiadores convencionales, pero también son adecuadas para la calefacción por suelo radiante. Aquí debería preferir una caldera de condensación de gas, que es más adecuada para la baja temperatura de retorno de la calefacción de superficie y ahorra mucho gas.

Conclusión: El papel de la temperatura de ida para la calefacción

Si aborda el tema de la temperatura de impulsión, rápidamente se da cuenta de que muchos parámetros juegan un papel importante en la configuración correcta: además del tipo de calefacción, el aislamiento y, sobre todo, la temperatura exterior tienen una influencia decisiva si tienes una sonda exterior instalada. El ajuste óptimo de la curva de calefacción en la casa o apartamento es importante para tener siempre la temperatura de impulsión adecuada. Si posee un sistema de calefacción equilibrado hidráulicamente, puede sentarse en el calor y ahorrar dinero al mismo tiempo.
