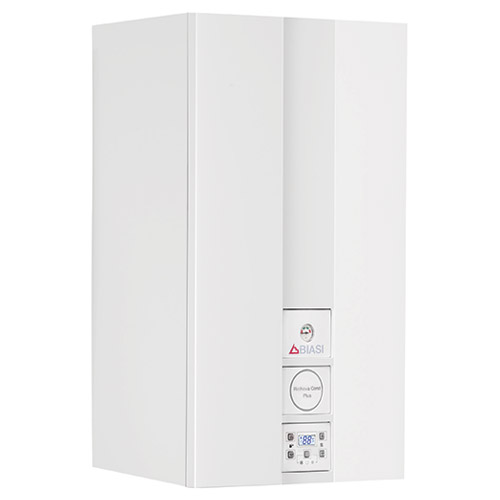

Biasi Rinnova Cond Plus

caldera biasi Rinnova Cond Plus

Caldera mural de condensación con intercambiador primario monoespira de alta circulación

Guía de contenidos

Documentación

Códigos de fallo / avería

ERRORDESCRIPCIÓN
Er01Bloqueo de seguridad
por fallo de encendido.
Er02Bloqueo por disparo del
termostato de seguridad.
Er03Bloqueo genérico
Er04Falta de circulación de la bomba, presión insuficiente en la instalación o sensor de presión de agua no conectado
Er05Anomalía de control: ventilador.
Er06Avería de la sonda NTC de impulsión de la calefacción.
Er07Avería de la sonda NTC de agua sanitaria / Avería de la sonda del calentador.
Er08Avería de la sonda NTC externa.
Er10Bloqueo por disparo de sonda y fusible térmico de humos.
Er11Presencia de llama parásita.
Er12Avería de la sonda NTC de retorno
Er13Delta T M-R > 40K
Er14– Bomba averiada o temperatura del primario superior a 105 °C
– Falta de circulación por gradiente temperatura (>2K/s).
Er18No se ha producido un ∆T de calefacción durante el encendido.
Er19Anomalía de la sonda de entrada de agua sanitaria.
Er20Bloqueo EVG (avería de hardware de pilotaje de la válvula).
Er69Bloqueo por error de cableado
LiLimitación NTC primario en agua sanitaria

Características

  • Máxima clase de eficiencia estacional de calefacción A.
  • Rendimiento de ACS perfil XL.
  • Modulación 1:5
  • Quemador de premezcla total, fabricado en acero INOX.
  • Gran display LCD retroiluminado.
  • Disponibilidad inmediata de ACS, similar a una microacumulación.
  • Intercambiador primario de condensación en acero inoxidable, con función “round flow”.
  • Bomba de alta eficiencia-
  • Bajo NOx, Clase 6: Ecológica.
  • Conforme al RITE para reposición.
  • Alta eficiencia.
  • Alto rendimiento **** Dir. Rend. 92/42/CEE
  • Medidas (mm): 700x400x290.
  • Caldera ultrasilenciosa con carcasa de PVC que evita vibraciones.
  • Recomendado:
    • Sonda externa.
    • Termostato modulante/control remoto.

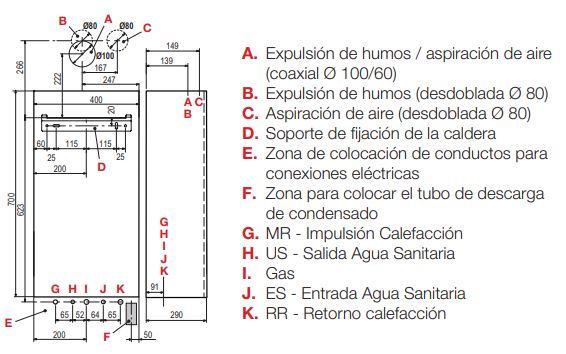

Dimensiones

RinNova Cond Plus abarca una completa gama de potencias, de 25, 30 y 35 kW, con dimensiones sumamente compactas (700 x 400 x 290 mm).

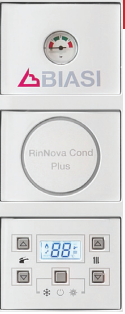

Panel de mandos

• Selector verano/invierno/off
• Regulador de temperatura calefacción
• Regulador temperatura de agua sanitaria
• Lectura analógica de la presión
• Visualización de la temperatura de agua sanitaria y
calefacción en el display
• Indicación de diagnóstico de averías y estado de
bloqueo
• Indicación de llenado recomendado y guía de llenado
• Indicación de los meses que faltan para la fecha del
mantenimiento anual
• El display funciona conforme al modo:

INFO. El modo info visualiza la siguiente información:

  • Temperatura externa (si tiene conectada sonda
    externa)
  • Valor K (si tiene conectada sonda externa)
  • Temperatura sanitaria / calefacción seleccionada
    por el usuario
  • Temperatura de humos.

PROGRAMACIÓN. El modo programación permite
modificar los parámetros de la caldera.

  • En modo SAT se puede probar la caldera y hacer
    los ajustes de la válvula de gas.

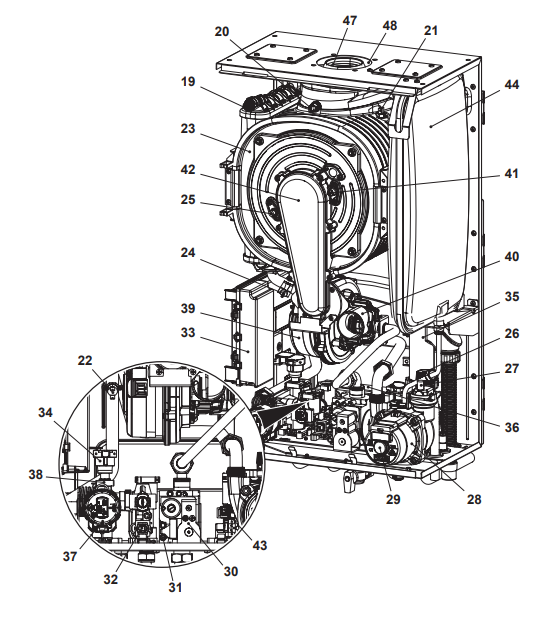

Despiece

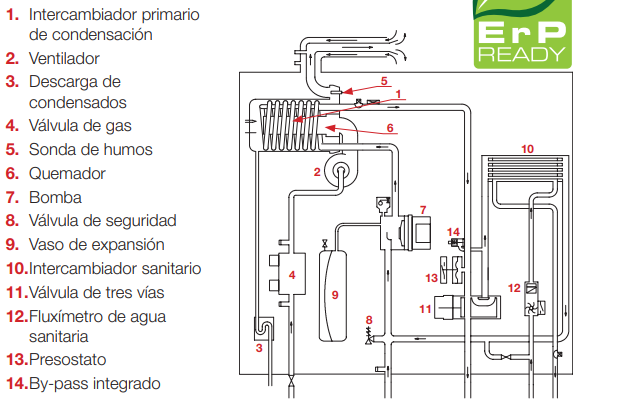

Circuito hidráulico

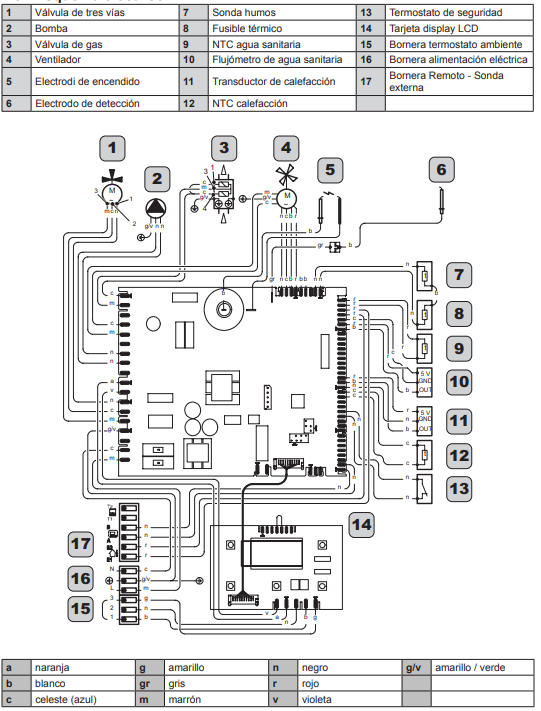

Circuito eléctrico
