El Quemador De Gas, Las Características De Encendido y Ajuste de la Llama + los matices de desmontaje y almacenamiento.

quemador de gas natural

Todos los propietarios de un apartamento o una casa privada, donde está instalado el equipo de gas para el sistema de calefacción, tienen problemas con el equipo o la instalación, ¿verdad? Para garantizar el correcto funcionamiento del sistema de calefacción, es necesario conocer los matices funcionales de los aparatos de gas y las características de su configuración. Toda esta información se resume en este artículo.

Esta publicación también contiene información completa sobre el tipo y la construcción de un quemador de gas. Además, encontrará información sobre cómo ajustar la llama en los quemadores de gas y las principales razones por las que sus dispositivos fallan o no funcionan en absoluto.

Guía de contenidos

El dispositivo quemador y sus variantes.

Todas las calderas se diferencian entre sí por el tipo de combustible que utilizan. El más barato es, por supuesto , el gas . Este tipo de combustible es el más común y tiene el menor desperdicio de combustión. Además, la eficiencia es bastante alta.

Un quemador de gas estándar es el elemento principal del sistema de calefacción, que suministra y enciende combustible en una caldera de gas. Se trata del dispositivo y el principio de funcionamiento del quemador, que discutiremos con más detalle más adelante.

¿Cómo se repara un quemador de gas?

El quemador de gas está diseñado para suministrar aire a una mezcla combustible, luego estos componentes se mezclan en la cámara de combustión. Otro proceso es mantener una combustión uniforme del combustible.

El principio de funcionamiento de los quemadores de gas.
El principio de funcionamiento de un quemador de gas es que el combustible ingresa a través de un eyector.
Luego, el gas se mezcla con aire y fluye a través de tuberías hacia aberturas especiales.
En esta etapa, el gas se enciende usando una chispa formada al aplicar un pulso eléctrico

El principio funcional debe dividirse en las siguientes etapas:

  • Preparación;
  • combustión;
  • llama.

Entonces, antes que nada, se preparan todos los componentes necesarios de la mezcla combustible. Ganas una cierta velocidad, temperatura y la dirección deseada de movimiento de las partículas. Además, el combustible se combina con aire y entra en la cámara de combustión del combustible. Después de eso se prende fuego.

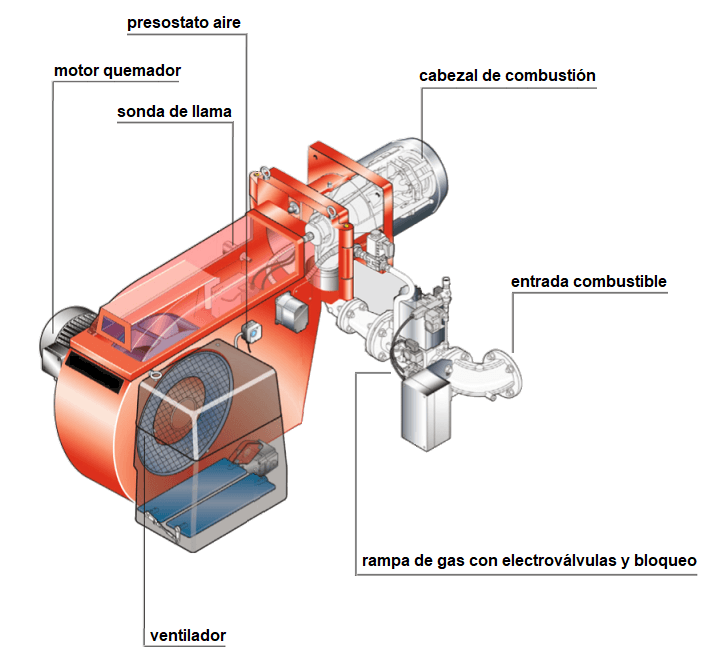

Los principales elementos estructurales del quemador de gas se muestran en la siguiente figura

Respecto a los posibles fallos de los quemadores y la seguridad en el uso de los aparatos a gas Al mismo tiempo, los fabricantes de calderas no se olvidaron de tener en cuenta este punto. Por lo tanto, en todas las calderas modernas existen elementos estructurales adicionales que brindan un funcionamiento más seguro y una parada automática si falla el quemador o en otras situaciones de emergencia.

Si algunos dispositivos fallan, el dispositivo se apagará solo en caso de falla.

Diodos de control y encendido de una llama
En los quemadores de gas con encendido eléctrico, existen dos elementos especiales diseñados para el encendido y control de llama.
El termopar está diseñado para el suministro de gas.
Si está defectuoso, puede provocar interrupciones en el suministro de combustible o la amortiguación de la llama después del encendido.
El segundo elemento es un elemento piezoeléctrico, proporciona una chispa de encendido.
Si tu caldera no se enciende o se apaga, podría deberse a un mal funcionamiento del termopar o del elemento piezoeléctrico.

Hay modelos en los que el encendido se realiza mediante el suministro de una chispa de un elemento piezoeléctrico eléctrico. Pero en tales calderas también hay componentes que pueden garantizar el uso seguro del equipo en caso de falla del quemador de gas u otras fallas.

Para evitar problemas con el encendido del quemador, es importante realizar el mantenimiento de manera oportuna. La inspección y el mantenimiento obligatorios de la caldera de gas deben realizarse antes de la temporada de calefacción, pero al menos una vez al año.

Los principales tipos de quemadores para una caldera de gas.

Para obtener la máxima eficiencia del sistema de calefacción en una casa privada, se instala un quemador en la caldera de gas. Dichos dispositivos facilitan la regulación de los procesos de combustión en el sistema. Como resultado, el combustible se quema uniformemente.

Los quemadores según el principio de funcionamiento se dividen en:

  • Inyección;
  • turboalimentado;
  • conjunto.

Inyección ( inyección ) tipo de quemador de gas: una parte componente de una caldera de gas. Funciona de tal forma que el aire entra en la zona de trabajo por inyección. Para apoyar el proceso de combustión de manera uniforme, el oxidante ingresa al tanque bajo cierta presión y se mezcla con el combustible gaseoso.

Este tipo de aparato está diseñado únicamente para su uso con gas natural. Para un tipo diferente de gas, por ejemplo , licuado , es necesario instalar elementos adicionales.

El principio del quemador de gas.

El segundo tipo de quemador ( turbocargado ) funciona con un principio diferente. Aquí es donde el aire ingresa al área de trabajo y se mezcla con combustible combustible usando un ventilador. Gracias al sistema de control, se puede ajustar la velocidad de rotación de las palas, regulando así el flujo del comburente. Tal dispositivo permite aumentar la eficiencia de la caldera de alta calidad .

A pesar del ruido proveniente del ventilador, estos dispositivos son muy efectivos y el ruido no deseado se puede eliminar instalando dispositivos de reducción de ruido adicionales. Eres más productivo. Sin embargo, como saben, las turbinas a menudo fallan cuando no se observan las reglas de operación.

Pero hay quemadores de tipo combinado . También están diseñados para calderas y funcionan no solo con gas, sino también con otros combustibles. No se necesitan elementos estructurales adicionales para tales sistemas de calefacción, ya que se instalan inicialmente. Este tipo de dispositivos son mucho más caros.

Las destilerías también se dividen en industriales y domésticas . Prácticamente no hay diferencia entre su principio de funcionamiento.

Caldera de gas para uso industrial
Para fines industriales, se utilizan calderas de mayor potencia.
Dichos dispositivos no solo son mucho más grandes que los domésticos, sino que también el consumo de combustible será significativamente mayor

A pesar de la disposición diferente de los quemadores de gas, todos ellos están diseñados para una combustión de combustible de alta calidad

Ajuste de la llama de un quemador de gas

Para configurar correctamente el quemador de una caldera de gas, primero es necesario seguir las instrucciones de uso del aparato de gas. A continuación, hablaremos sobre cómo encender y configurar correctamente un quemador de gas y en qué casos se requiere un ajuste de llama. Pero primero lo primero.

Características del ajuste del quemador de la caldera.

Se recomienda ajustar la llama del quemador con un analizador de gases. Muestra información sobre la cantidad de aire que se mezcla con el gas, es decir, la cantidad de oxígeno involucrada en el proceso y la cantidad de CO.

Por lo general, el CO no debe ser superior a 50 ppm, la concentración de oxígeno debe ser de aproximadamente 3 a 5%. Si disminuye, lo más probable es que el gas no tenga tiempo de quemarse, como resultado de lo cual se acumulará una gran cantidad de hollín, el nivel de CO 2 será más alto de lo normal y la eficiencia del dispositivo disminuirá.

Si el aire es más de lo normal, entonces la temperatura del quemador doméstico de la caldera de gas es demasiado alta y esto puede tener consecuencias trágicas, hasta la explosión del dispositivo.

llama amarilla
Asegúrese de que la llama del quemador de gas sea azul para garantizar la máxima eficiencia del aparato.
Si es amarillo o azul-naranja, entonces se debe hacer un ajuste, de lo contrario, el gas no se quemará por completo y dejará mucho hollín.
Esto a su vez dañará el dispositivo.

La llama en el quemador de gas debe ser azul. Si encuentra que el color es naranja, intente reducir la cantidad de gas. Reducir hasta que el color se vuelva azul. Este color es una señal de funcionamiento óptimo del aparato de gas. Lo principal es no reducir el suministro de combustible hasta que la llama se vuelva casi incolora. En este caso, se apaga muy rápido.

Solo se requiere ajustar el suministro de gas de arranque durante el encendido y no afecta el rendimiento del dispositivo. Sin embargo, se puede ajustar si es necesario. Primero debe reducir el suministro de combustible inicial. Reduzca hasta que el quemador ya no se encienda. Después de eso, puede girar la perilla hasta que se reanude el encendido. Para obtener más información sobre cómo ajustar la llama de un quemador de gas doméstico, vea el video al final de este artículo.

También le recomendamos que se familiarice con las complejidades de ajuste de la caldera de gas .

¿Cuándo se requiere el ajuste de llama?

El quemador de gas atmosférico, que funciona sin un ventilador incorporado, a menudo falla y, con mucha menos frecuencia, se turboalimenta. Con el uso prolongado del dispositivo, sus componentes pueden fallar o dejar de funcionar a plena capacidad.

caldera de gas de piso

Por ejemplo, una caldera de gas puede mostrar un rendimiento reducido o se puede observar una reducción de la llama.

Esto puede suceder por las siguientes razones:

  • Quemadores de alta potencia para aparatos diseñados para quemadores de menor potencia. En este caso, no hay suficiente espacio para la correcta combustión del combustible, el combustible se quema de manera desigual, lo que conduce a la acumulación de depósitos de carbón en las partes del equipo.
  • Mucho hollín en la chimenea puede afectar al tiro de la caldera de gas. Debido a esto, la extracción posterior de los productos de la combustión es muy débil, entra poco aire y la llama se vuelve amarilla.
  • La presencia de defectos en el quemador es una de las razones de la reducción de la eficiencia de la caldera. Sin embargo, en este caso, ajustar la llama no ayudará a solucionar el problema.
  • Las caídas de presión durante el suministro de gas también pueden contribuir a la formación de hollín y hollín, lo que reduce significativamente la productividad del equipo.

Todas estas razones pueden afectar la temperatura de la llama en el quemador de gas. En este caso, se requieren reparaciones.

caldera de pared

Recomendaciones para el almacenamiento y desmontaje

Todos los aparatos de gas requieren un manejo y cumplimiento cuidadosos. normas de seguridad . Por lo tanto, no se recomienda reparar o desmontar arbitrariamente el quemador y la caldera de gas usted mismo.

Para evitar situaciones de emergencia y asegurar el correcto y eficiente funcionamiento del aparato, lo mejor es que contactes con la compañía de gas con la que lo contrataste . Llamar a un especialista es la solución más razonable, ya que el precio de tu vida y la vida de los que te rodean es mucho más alto que contactar a un especialista.

Cuando se trata de almacenar quemadores de gas domésticos, aquí todo es simple. Deben almacenarse en un lugar seco y ventilado para evitar la corrosión de las partes metálicas.

Sin óxido en la caldera.
Asegúrese de que no haya humedad en el sistema de calefacción de su caldera.
Si las salidas están oxidadas, lo más probable es que haya humedad.
Si planea dejar la caldera de gas en un garaje u otra habitación sin calefacción durante el invierno, asegúrese de que estas entradas no estén cerradas.
¿Qué se requiere para la evaporación natural del agua?

Para almacenar la caldera en sí, debe asegurarse de que no haya conectores para conectar las tuberías de calefacción en las salidas.

También debe asegurarse de que no haya agua en el interior. Si no drena el agua, el tanque se oxidará y la caldera quedará inservible.
