Peisa Ellprex

Caldera peisa ellprex

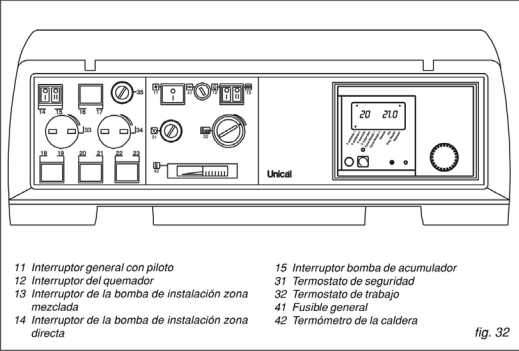

Por medio del interruptor general 11 se pone bajo tensión el cuadro y los aparatos conectados a él.
Los interruptores 12 y 13 mandan al quemador y a la bomba de instalación de la zona mezclada respectivamente. Los interruptores 14 y 15 mandan a su vez a la bomba de la instalación zona directa y a la bomba de acumulador. Con el termostato 32 se regula la temperatura de trabajo de la caldera. El termostato de mínima puesto bajo el botón 34 detiene la bomba de instalación en fase de puesta a régimen hasta que alcance una temperatura de 30°C en la caldera.

En la línea eléctrica de alimentación del cuadro de mandos de la caldera, se deberá prever un interruptor con fusibles de protección.

mandos caldera peisa ellprex
