Junkers Hydronext 5700 S

calentador junkers Junkers HIDRONEXT5600S

Amplio rango de modulación con conectividad Wifi

El calentador Hydronext 5700 S dispone de un gran rango de modulación, control automático de caudal de agua y conectividad Wifi, con la ayuda de un accesorio.

Guía de contenidos

Documentación

Códigos de fallo / avería

DISPLAYDESCRIPCIÓNSOLUCIÓN
A0Sensor de temperatura de entrada y salida dañados.▶ Comprobar los sensores de temperatura y las
conexiones correspondientes.1)
▶ Contactar con un técnico especializado.
A1Temperatura muy elevada en el interior de la carcasa
(temperatura exterior demasiado elevada, cámara de
combustión calcificada).
▶ El aparato regula automáticamente su potencia
para evitar sobrecalentamientos.
A4Sensor de temperatura de aire de la carcasa dañado.▶ Comprobar el sensor de temperatura y las
conexiones correspondientes.1)
A7Sensor de temperatura a la salida de la cámara de
combustión.
▶ Comprobar el sensor de temperatura y las
conexiones correspondientes.1)
A8Sensor de temperatura de salida de agua dañado.▶ Comprobar el sensor de temperatura y las
conexiones correspondientes.1)
A9El sensor de temperatura de salida de agua no está
instalado correctamente.
Presión de entrada de gas baja.
▶ Comprobar el montaje.
▶ Comprobar la presión de entrada.1)
C5Valvula bypass dañada.▶ Comprobar la valvula y las conexiones corres-
pondientes.1)
C7El ventilador no funciona.▶ Comprobar las conexiones del ventilador.
▶ Cerrar y abrir una toma de agua caliente.
CACaudal de agua por encima del valor máximo especificado.▶ Comprobar el filtro/limitador de caudal de
agua.
CFBloqueo de la salida de gases de combustión.▶ Retirar la suciedad o cualquier otro objeto
extraño del conducto de salida/admisión.
▶ Pulsar el botón de rearme.
▶ Contactar con un técnico especializado.
C1Caudal de aire insuficiente para la puesta en marcha.▶ Retirar la suciedad o cualquier otro objeto
extraño del conducto de salida/admisión.
▶ Pulsar el botón de rearme.
▶ Contactar con un técnico especializado.
E0Avería de la carcasa electrónica.▶ Pulsar el botón de rearme.
Si el problema persiste,
▶ Contactar con un técnico especializado y capacitado.
E1El sensor de temperatura de la salda de agua ha
detectado un sobrecalentamiento.
▶ Enfriar el aparato y volver a intentarlo.
Si el problema persiste,
▶ Contactar con un técnico especializado y capacitado.
E2Sensor de temperatura de entrada dañado.▶ Comprobar el sensor y las conexiones corres-
pondientes.1)
E4El sensor de temperatura de aire de la carcasa ha
detectado un sobrecalentamiento (fuga de productos de combustión dentro de la cámara de combustion)
E9Termofusible o limitador de temperatura.
EANo se detecta llama.▶ Controlar la presión de alimentación de gas, la
conexión a la red, el electrodo de encendido y
el electrodo de ionización.1)
▶ Pulsar el botón de rearme.
ECCaída de ionización durante el funcionamiento.▶ Comprobación del tipo de gas.
▶ Comprobación de la presión de gas.
▶ Comprobar la instalación de encendido.
▶ Comprobar la salida de gas y eliminar la sucie-
dad u otras causas para la limitación de trans-
porte.
EEVálvula de modulación de gas no conectada.▶ Comprobar la conexión a la válvula y a la caja
de control.
EFAparato a gas natural conectado a butano/propano.
F7A pesar de encontrarse apagado, en el aparato se
aprecia una llama.
▶ Comprobar los electrodos y el cable.
▶ Comprobar el conducto de gases y la placa de
circuito impreso.1)
▶ Pulsar el botón de rearme.
F9Válvula de seguridad de gas no conectada.▶ Comprobar las 3 conexiones a las válvulas de
seguridad de gas y a la caja de control.1)
FAFallo en la llave de gas.
FCBotones pulsados durante más de 30 s.▶ Soltar el botón.

Características

  • Bajo nivel de emisiones NOx
  • Diseño diferenciado y exclusivo de Bosch
  • Display intuitivo y digital con control táctil
  • Fácil instalación, ya que mantiene la misma conexión hidráulica de todos los calentadores a gas Junkers
  • Conectividad Wifi vía Accesorio
  • Gran rango de modulación del quemador (1:6)
  • Más posibilidades de instalación, hasta 12 metros de evacuación de gases
  • Control automático de caudal de agua
  • Disponible para gas natural, propano y butano

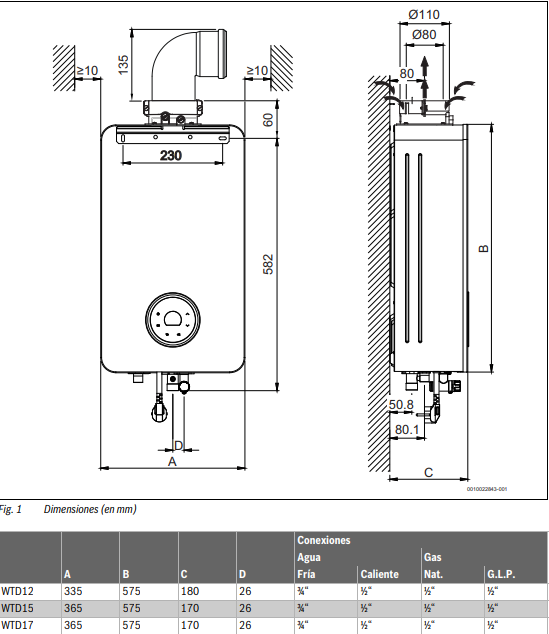

Dimensiones

Panel de mandos

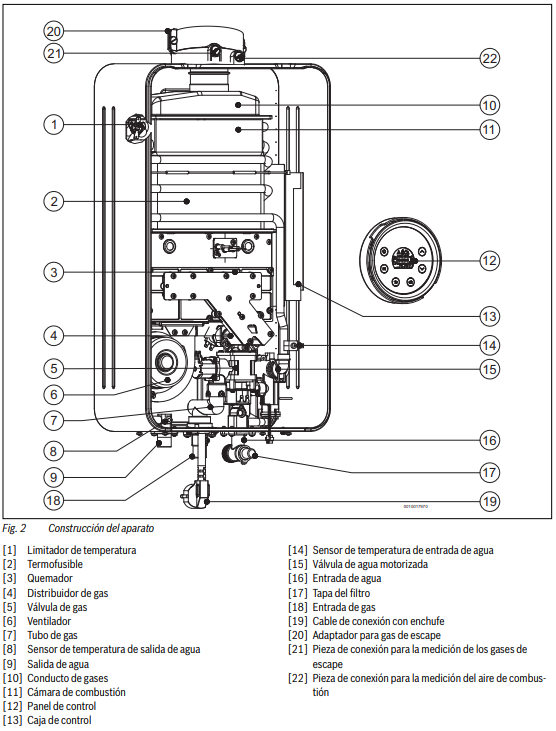

Despiece

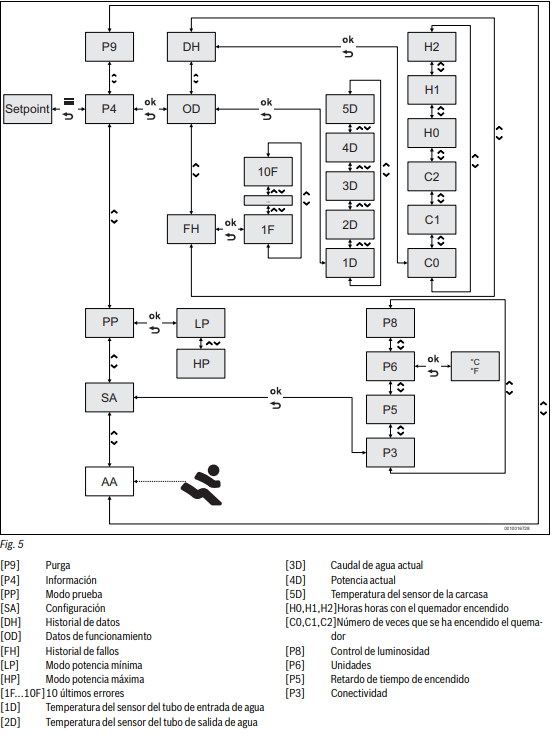

Menú usuario

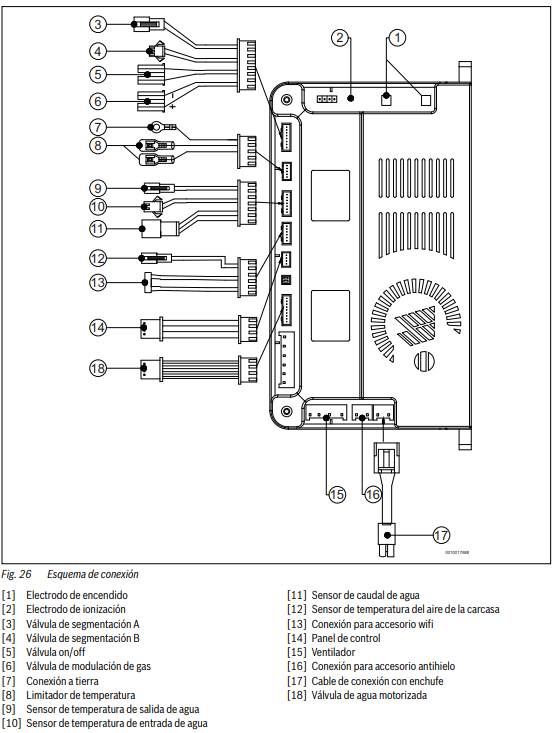

Circuito eléctrico
