JUNKERS Cerastar

caldera junkers cerastar zwn

Modelos: ZWN 24-7 MFA…

Guía de contenidos

Códigos de fallo / averia

ERRORANOMALIACAUSA
A7Sonda de temperatura de agua caliente defectuosaSonda de temperatura de agua caliente defectuosa (ZWBE)
Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión
A8Comunicación interrumpidaComprobar el cable de unión del usuario
A9Sonda de temperatura de agua caliente incorrectamente montadaComprobar el lugar de montaje
AdSonda de temperatura del acumulador no reconocidaEl sensor de temperatura del acumulador se ha detectado como usuario de BUS y cambiado. Comprobar la sonda de temperatura del acumulador y elcable de conexión. Restablecer el Heatronic 3 a los ajustes de fábrica Restablecer IPM 1 o IPM 2 a los ajustes de fábrica y realizar la configuración de sistema automática del regulador de la calefacción
b1No se detectó el conector codificadoConectar correctamente el conector de codificación, medirlo y sustituirlo, si procede
b2Error interno de dato
b3Error interno de dato
C1EL presostato diferencial se ha activado durante el funcionamientoControlar el presostato diferencial el ventilador y tubos de conexión
C4 El indicador de presión diferencial no se abre con el ventilador desconectado. Verificar el presostato diferencial, el cableado, y las mangueras de conexión.
C6El ventilador no funciona. El presostato diferencial no cierraComprobar el cable del ventilador, presostato, el enchufe y el ventilador
CCNo se detecta la sonda de temperatura exteriorComprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones
d3No se detectó el puente 161 en ST8 El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0
d4Exceso de temperaturaComprobrar la bomba, la conducción bypass y la presión del sistema
d5Sonda de temperatura de impulsión externa defectuosa Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
Comprobar si sólo un sensor de temperatura está conectado, de lo contrario cambiar el segundo sensor de temperatura.
d7Fallo de válvula reguladoraComprobar la válvula reguladora y el cable de conexión
E2Sonda de temperatura de la ida defectuosaControlar la sonda de temperatura y el cable de conexión
E9El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparadoComprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados
EANo se detecta llama¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas
F0Fallo internoComprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire
F1Error interno de datos
F7A pesar de encontrarse apagado, en el aparato se aprecia una llamaComprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda
FATras la desconexión del gas: Se sigue detectando la llamaComprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases ok?
FdLa tecla reset se ha pulsado por errorVolver a pulsar la tecla reset para rearmar

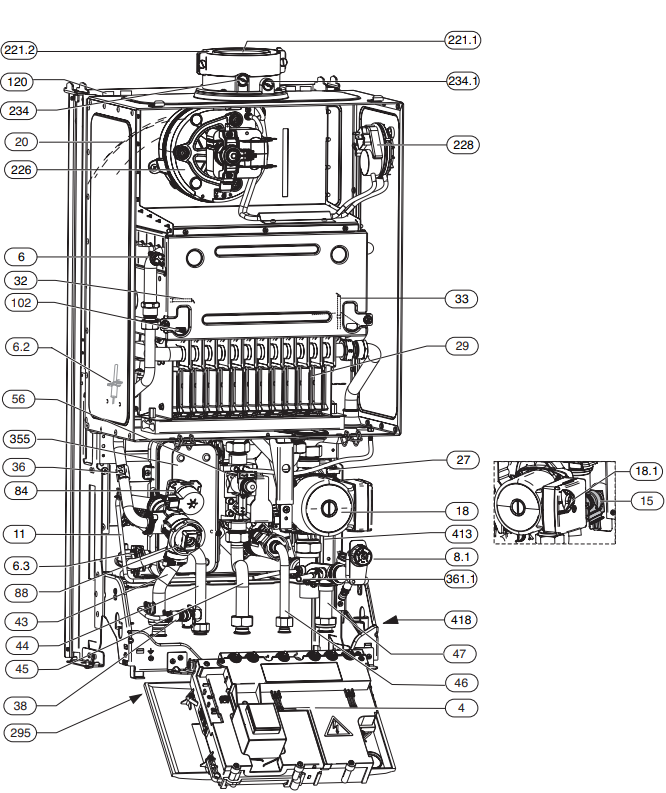

Despiece

4 Heatronic 3
6 Limitador de temperatura
6.2 Supervisión de los productos de la combustión (cámara de
combustión)
6.3 Sonda de temperatura de agua caliente
8.1 Manómetro
11 Bypass
15 Válvula de seguridad (circuito de calefacción)
18 Bomba de primario
18.1 Selector de velocidad de la bomba
20 Vaso de expansión
27 Purgador automático
29 Bandeja de quemador con rampa de inyectores
32 Electrodo de ionización
33 Bujía de encendido
36 Sonda de temperatura de impulsión
38 Dispositivo de llenado
43 Ida de la calefacción
44 Salida de agua caliente
45 Entrada de gas
46 Entrada de agua fría
47 Retorno de circuito de calefacción
56 Cuerpo de gas
84 Motor de válvula de 3 vías
88 Válvula de 3 vías
102 Mirilla de control
120 Puntos de anclaje
221.1 Tubo de salida de gases
221.2 Tubo de aspiración de aire
226 Ventilador
228 Presostato diferencial
234 Toma de medición para gases quemados
234.1 Toma de medición para aire de combustión
295 Rótulo adhesivo con datos de la caldera
355 Intercambiador de placas
361.1 Llave de desagüe
413 Sensor de caudal (turbina)
418 Placa de identificación
