Codigo Calderas

JUNKERS Cerastar Comfort

caldera junkers cerastar comfort

Modelos: ZWN 25-8 MFA | ZWN 30-8 MFA

Guía de contenidos

Códigos de fallo / avería

ERRORANOMALIACAUSA
A2/C3Salida de gases de escape en la cámara de combustión. Verificar el grado de ensuciamiento del intercambiador de calor
A6No se detectó el sensor de temperatura de la camara de combustiónComprobar sensor de temperatura del quemador y conexionad
A7Sonda de temperatura de agua caliente defectuosaSonda de temperatura de agua caliente defectuosa (ZWBE)
Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión
A8Comunicación interrumpidaComprobar el cable de unión del usuario
A9Sonda de temperatura de agua caliente incorrectamente montadaComprobar el lugar de montaje
b1No se detectó el conector codificadoConectar correctamente el conector de codificación, medirlo y sustituirlo, si procede
b2Error interno de dato
b3Error interno de dato
C1EL presostato diferencial se ha activado durante el funcionamientoControlar el presostato diferencial el ventilador y tubos de conexión
C4El indicador de presión diferencial no se abre con el ventilador desconectado. Verificar el presostato diferencial, el cableado, y las mangueras de conexión.
C6El ventilador no funciona. El presostato diferencial no cierraComprobar el cable del ventilador, presostato, el enchufe y el ventilador
C7El ventilador no funciona Comprobar el cable del ventilador, el enchufe y el ventilador. En caso necesario cambiarlos.
CCNo se detecta la sonda de temperatura exteriorComprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones
d3No se detectó el puente 161 en ST8 El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0
d4Exceso de temperaturaComprobrar la bomba, la conducción bypass y la presión del sistema
d5Sonda de temperatura de impulsión externa defectuosa Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
Comprobar si sólo un sensor de temperatura está conectado, de lo contrario cambiar el segundo sensor de temperatura.
d7Fallo de válvula reguladoraComprobar la válvula reguladora y el cable de conexión
E2Sonda de temperatura de la ida defectuosaControlar la sonda de temperatura y el cable de conexión
E9El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparadoComprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados
EANo se detecta llama¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas
F0Fallo internoComprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire
F7A pesar de encontrarse apagado, en el aparato se aprecia una llamaComprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda
FATras la desconexión del gas: Se sigue detectando la llamaComprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases ok?
FdLa tecla reset se ha pulsado por errorVolver a pulsar la tecla reset para rearmar

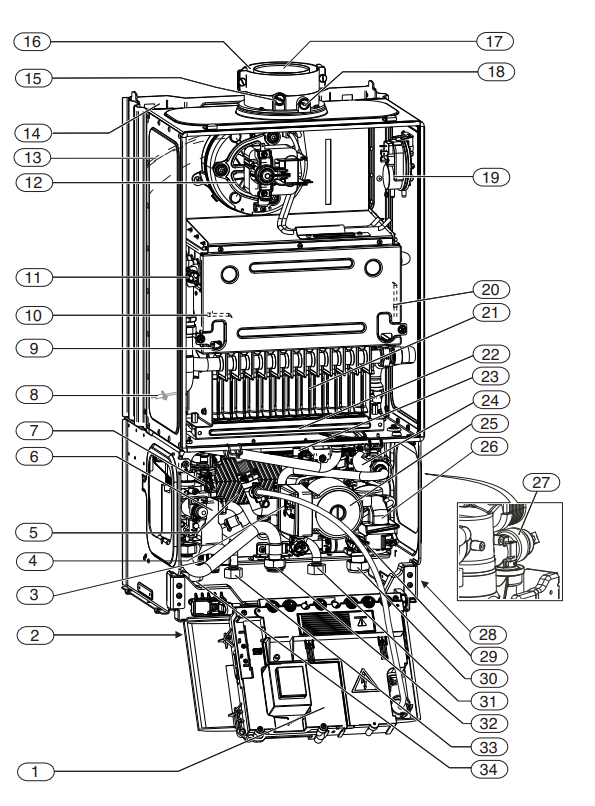

Despiece

[1] Sistema electrónico
[2] Placa de características adicional
[3] Dispositivo de llenado
[4] Interruptor número de revoluciones de las bombas
[5] Placa intercambiadora de calor
[6] Válvula del gas
[7] Sensor de temperatura del agua caliente
[8] Dispositivo de control del tiro (cámara de combustión)
[9] Ventana de control de llama
[10] Electrodo de control
[11] Limitador de temperatura bloque térmico
[12] Ventilador
[13] Vaso de expansión
[14] Oreja de sujeción
[15] Boquilla de medición para gases de escape
[16] Aspiración de aire de combustión
[17] Tubo de salida de gases
[18] Boquilla de medición para aire de combustión
[19] Controlador de presión diferencial
[20] Electrodo de encendido
[21] Cuerpo del quemador con kit de combustión
[22] Kit de combustión
[23] Purgador automático.
[24] Caudalímetro (turbina)
[25] Bomba de calefacción
[26] Válvula de 3 vías
[27] Válvula de seguridad (circuito de calefacción)
[28] Placa de características
[29] Vaciado llave de vaciado
[30] Retorno de la calefacción
[36] Sensor de temperatura de impulsión en alimentación
[31] Agua fría
[32] Gas
[33] Agua caliente
[34] Impulsión de la calefacción
