JUNKERS CerapurAcu Smart

caldera junkers cerapuracu

Modelos: ZWSB 24/28-3 A…

Guía de contenidos

Códigos de fallo / avería

ERRORANOMALIASOLUCION
A7 Sonda de temperatura de agua caliente defectuosa. Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
A8Comunicación interrumpida Comprobar el cable de unión del usuario del BUS
A9Sonda de temperatura de agua caliente incorrectamente montada. Comprobar el lugar de montaje
Ad Sonda de temperatura del acumulador no reconocida. Comprobar la sonda de temperatura del acumulador y el cable de conexión
b1 No se detectó el conector codificado. Conectar correctamente el conector de codificación, medirlo y sustituirlo, si procede
b2 Error interno de datos Véanse las instrucciones de servicio para del técnico especialista
b3 Error interno de datos Véanse las instrucciones de servicio para del técnico especialista
C6 El ventilador no funciona Comprobar el cable del ventilador, el enchufe y el ventilador. En caso necesario cambiarlos.
CC No se detecta la sonda de temperatura exteriorComprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones
d3 El controlador externo se ha activado El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0.
d5 Sonda de temperatura de impulsión externa defectuosa (depósito de equilibrado hidráulico). Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión
E2 Sonda de temperatura de la ida defectuosa Controlar la sonda de temperatura y el cable de conexión.
E4 Sonda de temperatura de agua fría defectuosa Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
E9 El limitador de temperatura del bloque térmico o el limitador de temperatura de gas de escape se ha disparado Comprobar la presión de servicio, el limitador de temperatura, la marcha de la bomba, los fusiles de la placa electrónica, purgar el aparato. Comprobar el lado del agua del bloque térmico
En aparatos con cuerpos expulsores en el bloque térmico, comprobar si están montados.
EA No se detecta llama. ¿Está abierta la llave del gas? comprobar presión de flujo de toma de gas, toma de alimentación, electrodos con cable, tubo de gas de escape, la relación gas/aire. En aparatos de gas natural, comprobar el controlador de flujo de gas.
F0 Fallo interno. Comprobar los contactos eléctricos y los cables de encendido y, en caso necesario, cambiar la placa electrónica. Comprobar la relación gas/aire.
F1 Error interno de datos Véanse las instrucciones de servicio para del técnico especialista.
F7 A pesar de encontrarse apagado, en el aparato se aprecia una llama. Comprobar los electrodos. ¿Conducto de gases o.k? Comprobar que la placa electrónica no está húmeda.
FA Tras la desconexión del gas: Se sigue detectando la llama. Comprobar la válvula de gas. Limpiar el sifón de condensado y comprobar los electrodos. ¿Conducto de gases o.k?
Fd La tecla reset se ha pulsado por error Volver a pulsar la tecla reset

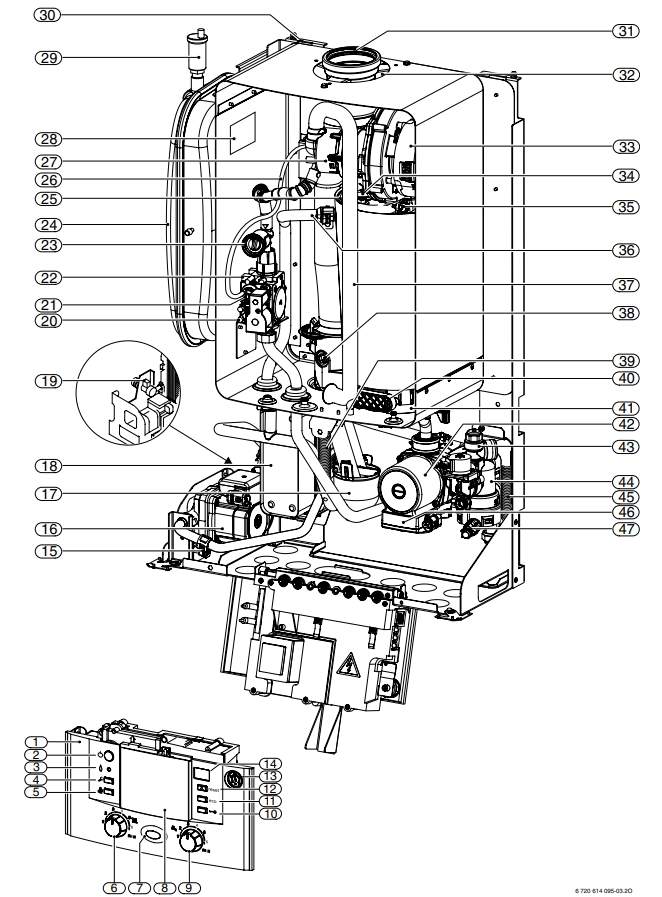

Despiece

  • 1 Heatronic
  • 2 Interruptor principal
  • 3 Lámpara de control de funcionamiento del quemador
  • 4 Tecla de servicio técnico
  • 5 Tecla para analizador
  • 6 Regulador de la temperatura de impulsión
  • 7 Lámpara de servicio
  • 8 Aquí se puede montar un regulador guiado por las
    condiciones climáticas o un temporizador (accesorios)
  • 9 Regulador de temperatura del agua caliente
  • 10 Bloqueo de teclas
  • 11 Tecla eco
  • 12 Tecla Reset
  • 13 Manómetro
  • 14 Display
  • 15 Sonda de temperatura de agua fría
  • 16 Bomba de carga del acumulador
  • 17 Sifón de condensado
  • 18 Intercambiador de placas
  • 19 Sonda de temperatura del agua caliente
  • 20 Pieza de conexión de medición para presión de flujo
    de toma de gas
  • 21 Tornillos de ajuste cantidad de gas mín.
  • 22 Válvula de gas
  • 23 Tornillo de ajuste cantidad de gas máx.
  • 24 Vaso de expansión (calefacción)
  • 25 Sonda de temperatura de impulsión
  • 26 Tubo flexible para presión de mando
  • 27 Válvula de mezcla
  • 28 Placa de características
  • 29 Purgador automático
  • 30 Placa de sujeción
  • 31 Tubo de gas de escape
  • 32 Aspiración de aire de combustión
  • 33 Ventilador
  • 34 Visor
  • 35 Limitador de temperatura bloque térmico
  • 36 Impulsión de la calefacción
  • 37 Tubo de aspiración
  • 38 Limitador de la temperatura de gases
  • 39 Manguera de condensado
  • 40 Tapa de la abertura de inspección
  • 41 Depósito de condensados
  • 42 Bomba de calefacción
  • 43 Válvula de seguridad (circuito de calefacción)
  • 44 Válvula de 3 vías
  • 45 Manguera de la válvula de seguridad
  • 46 Conmutador número de revoluciones de las bombas
  • 47 Llave de vaciado (circuito de calefacción)
