JUNKERS Cerapur Solar

caldera junkers cerapur solar

Modelos: CSW 30-3 A…

Guía de contenidos

Códigos de fallo / avería

ERRORANOMALIASOLUCIÓN
A1Bomba de calefacción ha funcionado en seco. Comprobar la presión de llenado de la instalación de calefacción, dado el caso rellenar y purgar.
A7Sonda de temperatura de agua caliente defectuosa – Comprobar posibles interrupciones o cortocircuitos en el sensor de temperatura y el cable de conexión y sustituirlos en caso necesario.
– Insertar bien el conector codificado, sustituir en caso necesario.
A8Comunicación interrumpida – Comprobar el cable de unión del usuario del BUS
– Comprobar el regulador y en caso necesario sustituirlo
AdSonda de temperatura del acumulador TS3 no reconocida. Comprobar la sonda de temperatura del acumulador y el cable de conexión.
b1No se detectó el conector codificado Insertar bien el conector codificado, sustituir en caso necesario.
b2/b3Error interno de datos Restablecer los ajustes de fábrica del Heatronic 3 ( función de servicio 8.E).
C6El ventilador no funciona. Comprobar el cable del ventilador, el enchufe y el ventilador. En caso necesario cambiarlos
CCNo se detecta la sonda de temperatura exterior – Comprobar que la sonda de temperatura exterior y cable de conexión no presenten interrupciones.
– Conectar correctamente la sonda de temperatura exterior a los bornes A y F
d1Sonda de la temperatura de retorno defectuosa. Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
d3– Controlador de temperatura TB1 defectuoso.
– El controlador externo se ha activado
– Controlador de temperatura bloqueado.
– Comprobar posibles interrupciones o cortocircuitos en el controlador de temperatura y el cable de conexión y sustituirlos en caso necesario.
– El controlador de temperatura TB1 se ha activado. Faltan el puente 8 -9 o puente PR – P0.
– Desbloquear el controlador de temperatura.
d5Sonda de temperatura de impulsión externa defectuosa (depósito de equilibrado hidráulico). Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión.
E2Sonda de temperatura de la ida defectuosa. Verificar si hay continuidad, o una derivación, en la sonda de temperatura y el cable de conexión

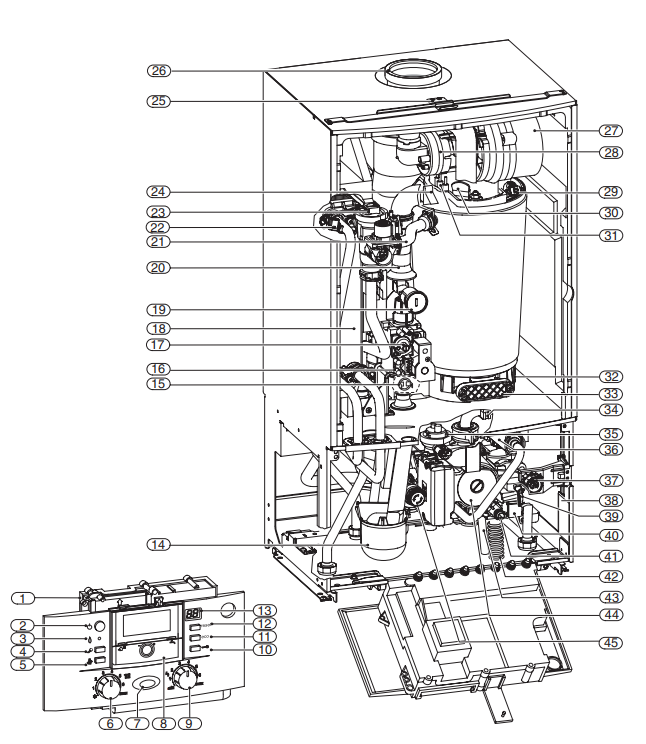

Despiece

  • 1 Heatronic 3
  • 2 Interruptor principal
  • 3 Lámpara de control de funcionamiento del quemador
  • 4 Tecla de servicio técnico
  • 5 Tecla para analizador
  • 6 Regulador de la temperatura de impulsión
  • 7 Lámpara de servicio
  • 8 Aquí se puede montar un regulador guiado por las condiciones
  • climáticas o un temporizador (accesorios)
  • 9 Regulador de temperatura del agua caliente
  • 10 Bloqueo de teclas
  • 11 Tecla eco
  • 12 Tecla reset
  • 13 Display
  • 14 Sifón de condensado
  • 15 Limitador de la temperatura de gases
  • 16 Pieza de conexión de medición para presión de flujo de
  • toma de gas
  • 17 Tornillos de ajuste cantidad de gas mín.
  • 18 Intercambiador de placas
  • 19 Estrangulador de gas ajustable
  • 20 Tubo de aspiración
  • 21 Impulsión de la calefacción
  • 22 Sonda de temperatura del agua caliente
  • 23 Válvula de 3 vías
  • 24 Sonda de temperatura de impulsión
  • 25 Abrazadera
  • 26 Tubo de gas de escape
  • 27 Ventilador
  • 28 Válvula de mezcla
  • 29 Limitador de temperatura bloque térmico
  • 30 Visor
  • 31 Conjunto de electrodos
  • 32 Depósito de condensados
  • 33 Tapa de la abertura de inspección
  • 34 Sensor de temperatura del mezclador
  • 35 Purgador automático
  • 36 Turbina
  • 37 Manómetro
  • 38 Placa de características
  • 39 Sonda de temperatura de retorno
  • 40 Mezclador de 3 vías
  • 41 Llave de vaciado
  • 42 Manguera de condensado
  • 43 Manguera de la válvula de seguridad (circuito de agua
  • caliente)
  • 44 Bomba de calefacción
  • 45 Válvula de seguridad (circuito de calefacción)
