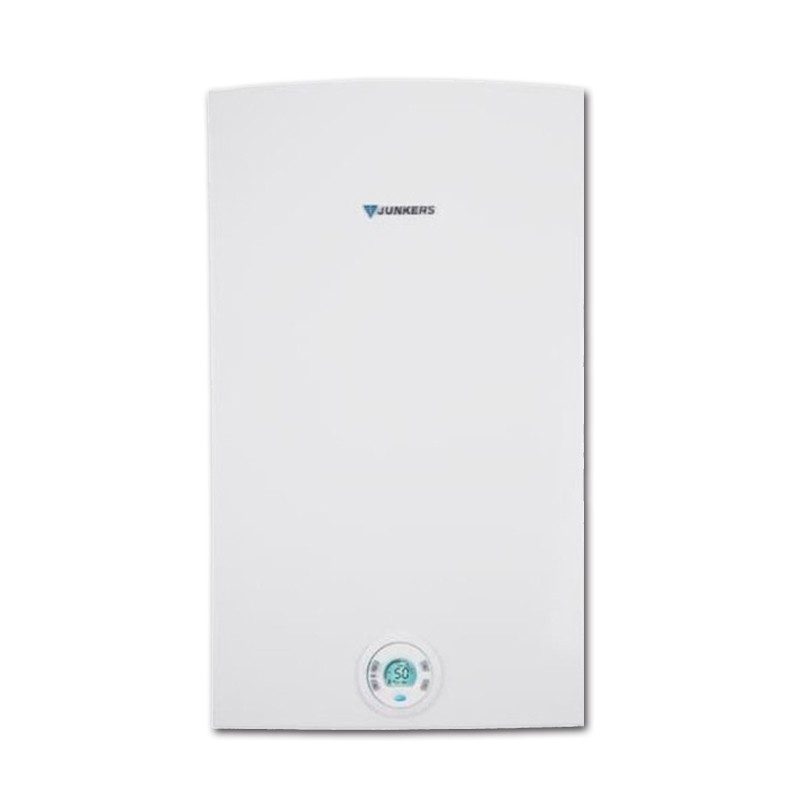

Junkers Celsius Next

calentador-estanco-junkers-wtd24-ame

Modelos: WTD 24 AM E23 / WTD 24 AM E31

Calentador estanco termostático, Junkers Celsius nEXT , Intalación en cascada, control termostático de la temperatura, campatible con Solar y facil de intalar. Disponible en Gas natural, propano y butano.

La gama de calentadores estancos Celsius Next proporciona grandes volúmenes de agua caliente de hasta 24 litros/min. Debido a su capacidad, están indicados para situaciones donde sean necesarios grandes consumos de agua caliente, como por ejemplo: gimnasios, restaurantes, balnearios, etc.

Guía de contenidos

Documentación

Códigos de fallo / avería

CÓDIGOCAUSASOLUCIÓN
A2Exceso de temperatura en el
interior de la caja estanca
– Comprobar la continuidad del limitador de temperatura (normalmente cerrado).
– Comprobar si hay fugas de gases de evacuación a través de las juntas de
estanquidad de la caja estanca y también a través de la ventanilla de cristal
para observación.
– Comprobar si los conductos están dentro de las especificaciones del fabricante. Este problema puede ser causado por el largo de los conductos de
evacuación/admisión de aire cuando éste no obedece a los valores permitidos, conductos con más de 3 codos, conductos bloqueados o aún por una
mala combinación de conductos.
– Comprobar conectores del limitador de temperatura y sus respectivas conexiones.
– Desconectar la ficha de alimentación del aparato y verificar las conexiones
del limitador de temperatura en la caja de mando.
A3Conexión incorrecta del empalme.
Selección en P7 no está correcta.
Comprobar las conexiones del empalme y respectivas conexiones, consultar la Fig. 2,[9].
Comprobar el modo P7, capítulo 8.4.
A4Falla en el sensor de retorno
de los gases de combustión –
Sensor desconectado o en
cortocircuito.
Comprobar las conexiones del sensor de retorno de los gases de combustión y la respectiva resistencia, Fig. 2, [13].
Sustituir el sensor de retorno de los gases de combustión.
A7Falla en el sensor de temperatura del agua caliente (NTC) a
la salida del aparato (Temperatura inferior a 0 °C o superior a
98 °C).
– Comprobar las conexiones del sensor de temperatura del agua caliente.
Limpiar los terminales. Si los terminales están oxidados, es necesario sustituir el sensor y los respectivos cables.
– El sensor puede conectar el aparato si la temperatura del agua es inferior a
0 °C, protección contra congelación. La Garantía no cubre los daños causados por congelación.
– Limpiar el filtro de agua, cualquier suciedad en los grifos y también todos
los filtros de la instalación.
– En regiones en las que el agua es muy calcárea, es necesario efectuar una
limpieza (descalcificación) periódica del aparato.
A9El sensor de temperatura del
agua caliente (NTC) no consigue medir la temperatura del agua caliente seleccionada.
– Comprobar la correcta posición y fijación del sensor al tubo de agua caliente.
Limpiar el filtro de agua y cualquier suciedad de los grifos y también todos
los filtros de la instalación.
– Comprobar si los conductos respetan las especificaciones del fabricante
(consultar el manual de accesorios de evacuación). Esta falla puede ser causada por hallarse el largo de los ductos de evacuación/admisión fuera de los
valores permitidos, por existir conductos con más de 3 codos, conductos
bloqueados o aún por existir una incorrecta combinación de los conductos.
– Comprobar la presión del gas. Una baja presión de gas puede impedir que
el aparato alcance la temperatura deseada.
– Comprobar si la tensión de alimentación eléctrica es la correcta.
– Caja de mando con posible defecto, contactar asistencia técnica.
– Asegurarse de que el sensor de temperatura del agua caliente está correctamente colocado en el tubo de agua caliente. No fijar el sensor en las curvas
del tubo evitando así lecturas erradas.
C6Baja rotación del ventilador
primario.
– Desconectar el cable de alimentación. Comprobar las conexiones eléctricas situadas detrás del ventilador primario y los dos conectores de la caja de
mando.
– Comprobar si la tensión de alimentación eléctrica es la correcta.
– Comprobar si los conductos de evacuación respetan las especificaciones
del fabricante (consultar el manual de accesorios de evacuación). Esta falla
puede ser causada por hallarse el largo de los conductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con más de 3
codos, conductos bloqueados o aún por existir una incorrecta combinación
de los conductos.
– Contaminación de gases de combustión entre la admisión y la evacuación
puede provocar una alteración de la velocidad de rotación del ventilador.
– Comprobar la presión del gas. Una baja presión de gas puede causar una
reducción de la velocidad del ventilador a fin de que el aparato consiga alcanzar la temperatura deseada.
– Caja de mando con posible defecto, contactar asistencia técnica.
C7Ausencia de señal en el sensor
de velocidad de rotación del
ventilador primario.
– Desconectar el cable de alimentación. Comprobar las conexiones eléctricas situadas detrás del ventilador primario y los dos conectores de la caja de
mando.
– Comprobar si la tensión de alimentación eléctrica es la correcta.
– El ventilador primario o la caja de mando con posible defecto, contactar
asistencia técnica.
CACaudal de agua superior al valor máximo especificado.
(Caudal de agua 37 l/min.).
– Desconectar el cable de alimentación. Comprobar las conexiones eléctricas de la válvula de agua y los dos conectores en la caja de mando.
– Exceso de presión y caudal de agua. Certificarse de que la presión del agua es inferior a 10 bar. y que el caudal de agua es inferior a 37 litros por minuto.
E0Falla en el software/hardware.– Desconectar el cable de alimentación. Comprobar las conexiones eléctricas y la conexión a tierra en la caja de mando así como también la conexión a
tierra en el chasis del aparato.
– Introduciendo una combinación errada de instrucciones en la caja de
mando puede causar un error en los microprocesadores. En este caso el código de error no deberá producirse más de una o dos veces. Desconectar y
volver a conectar el aparato e intentar efectuar el rearme /reiniciación del
aparato, usar la tecla ( ) para retirar los códigos de error.
– Caja de mando con posible defecto, contactar asistencia técnica
E1El sensor de temperatura de
agua caliente NTC detectó en
la salida del aparato una temperatura elevada del agua caliente. (Temperatura > 85°C)
– Comprobar la correcta posición y fijación del sensor al tubo de agua caliente.
– Comprobar las conexiones eléctricas y los conectores del sensor de temperatura de agua caliente. Limpiar los terminales. Si éstos están oxidados,
sustituir el sensor y los respectivos cables. Comprobar la resistencia (consultar la Fig. 3, [2]).
– Limpiar el filtro de agua y cualquier suciedad de los grifos y también todos
los filtros de la instalación.
– En regiones en las que el agua es muy calcárea, es necesario efectuar una
limpieza (descalcificación) periódica del aparato
E2Falla en el sensor de la temperatura de entrada NTC del agua.– Comprobar el conector de los cables eléctricos situados en el tope de la válvula de agua.
– El sensor puede conectar el aparato si la temperatura del agua es inferior a
0 °C, protección contra congelación. La Garantía no cubre los daños causados por congelación
E4El sensor de retorno de los gases de combustión detectó una temperatura superior a 140°C. El quemador se desconecta y el aparato bloquea.– Comprobar si existe obstrucción en los conductos de admisión de aire y de evacuación de gases de combustión.
– Comprobar si las conexiones del ventilador secundario están desconectadas.
– Comprobar si los conductos de evacuación respetan las especificaciones
del fabricante (consultar el manual de accesorios de evacuación/admisión).
Esta falla puede ser causada por hallarse el largo de los conductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con
más de 3 codos, conductos bloqueados o aún por existir una incorrecta combinación de los conductos.
– Comprobar la resistencia.
E9El limitador de temperatura
detectó una temperatura superior a 104°C (dejar enfriar el aparato antes de efectuar
cualquier intervención).
– Desconectar el cable de alimentación y revisar las conexiones eléctricas
del limitador de temperatura (parte superior derecha de la cámara de combustión), y también los dos conectores de la caja de mando, (consultar Fig. 2).
– Comprobar las conexiones eléctricas y los conectores del limitador de
temperatura. Limpiar los terminales. Si éstos están oxidados, deberá sustituir el sensor y los respectivos cables.
– Comprobar si los conductos de evacuación respetan las especificaciones
del fabricante (consultar el manual de accesorios de evacuación/admisión).
Esta falla puede ser causada por hallarse el largo de los conductos de evacuación/admisión fuera de los valores permitidos, por existir conductos con más de 3 codos, conductos bloqueados o aún por existir una incorrecta combinación de los conductos.
– Limpiar el filtro de agua y cualquier suciedad de los grifos y también todos los filtros de la instalación.
– En regiones en las que el agua es muy calcárea, es necesario efectuar una limpieza (descalcificación) periódica del aparato.
– Desconectar el cable de alimentación del aparato. Abrir un grifo de agua caliente durante algunos minutos para permitir el paso del agua fría por la cámara de combustión. Cerrar el grifo del agua fría desconectar los cables eléctricos. Utilizar el multimetro para comprobar la continuidad del limitador de
temperatura (normalmente cerrado). Sustituir el limitador de temperatura caso esté averiado.
EAExiste chispa pero el quemador no inflama.– Comprobar si todos los grifos de gas están abiertos.
– Comprobar el tipo de gas.
– Comprobar la presión de gas.
– Retirar el código de error y abrir un grifo de agua caliente para “obligar” el
aparato a purgar el aire de la instalación. Puede ser necesario abrir y cerrar
varias veces el grifo del agua caliente. Si el aparato sigue indicando el código
de error “EA” es necesaria la intervención de un técnico cualificado.
– Comprobar si los tres cables de la unidad de ignición, situados en la parte
inferior de la cámara de combustión, están correctamente conectados.
– Verificar si los conductos de evacuación/admisión respetan las especificaciones del fabricante. Conductos que no respeten las especificaciones pueden originar fallas.
– Comprobar si fue efectuado el correcto ajuste de la velocidad del ventilador para la potencia mínima. Consultar el capítulo 8.6.
– Comprobar a través de la ventanilla de observación de la caja estanca, si después de la abertura del grifo de agua caliente, el quemador se enciende y mantiene una llama azul estable. Si la llama es inestable o posee un color amarillo, confirmar los valores de CO2.
ECFalla en la ionización durante
el funcionamiento del aparato.
– Comprobar el tipo de gas.
– Comprobar la presión del gas
– Comprobar si los tres cables de la unidad de ignición que se hallan en la
parte inferior de la cámara de combustión, están correctamente conectados.
– Comprobar si los conductos de evacuación/admisión respetan las especificaciones del fabricante. Conductos que no respeten esas especificaciones
pueden provocar llama baja e inestable.
– Comprobar si fue efectuado el correcto ajuste de la velocidad del ventilador para la potencia mínima. Consultar el capítulo 8.6.
– Comprobar y ajustar los valores de CO2
F7Error de ionización con el aparato en standby.– Conexión del sensor de ionización suelta. Comprobar si el cable eléctrico
más delgado que va de la caja de mando al sensor de ionización localizado en la parte inferior de la caja estanca está bien seguro.
– Sensor de ionización o caja de mando averiada. Contactar asistencia técnica.
FAError de fuga de gas, válvula
de gas no cierra completamente
– Desconectar el cable de alimentación y comprobar las conexiones eléctricas en la válvula de gas y en los dos conectores de la caja de mando.
– Abrir un grifo de agua caliente con un caudal de agua superior al caudal mínimo de activación de 1.9 l/min. Medir el voltaje en las conexiones eléctricas de la válvula de gas.
Los valores deben ser: 24VDC entre la pareja izquierda de conexiones y 24VDC entre la pareja derecha de conexiones (cuando el aparato está en
marcha). Si los valores medidos no son los correctos, contactar la asistencia técnica.
– Válvula de gas puede tener defecto, contactar la asistencia técnica.

Características

  • Capacidad de 24 l/min.
  • Clase de eficiencia energética en a.c.s.: A
  • Perfil de consumo en a.c.s.: XL
  • Encendido electrónico
  • Calentador estanco
  • Control termostático de la temperatura
  • Preselección de la temperatura de agua caliente
  • Display Digital
  • Compatible con Solar
  • Capacidad de trabajar en cascada hasta 12 aparatos en paralelo, 288 l/min.
  • Modulación automática del caudal de agua
  • Posibilidad de trabajar para aplicaciones industriales/comerciales
  • Disponible para gas natural y propano

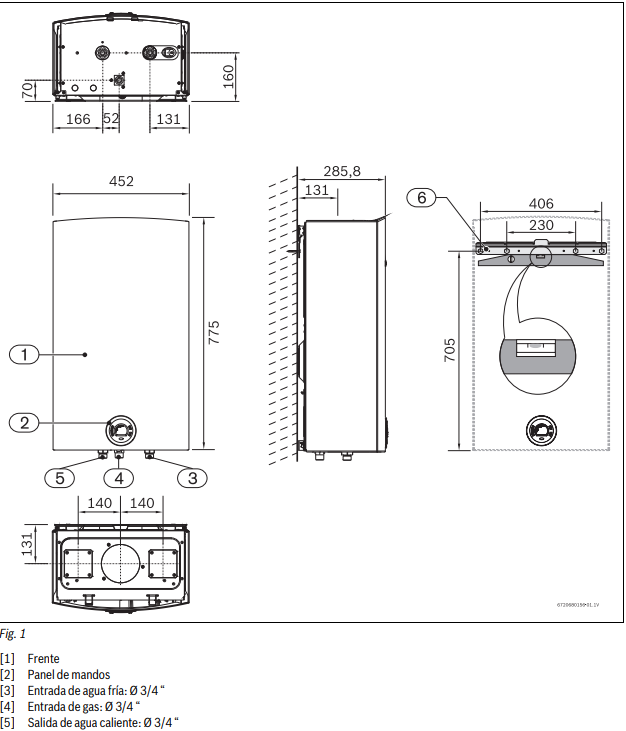

Dimensiones

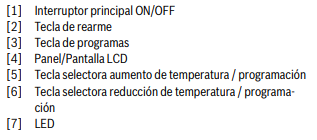

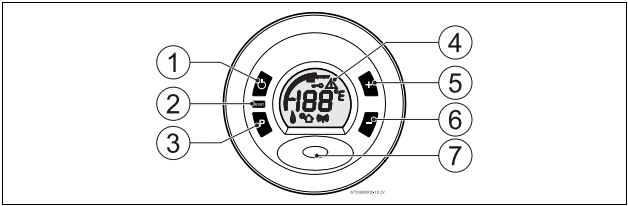

Panel de mandos

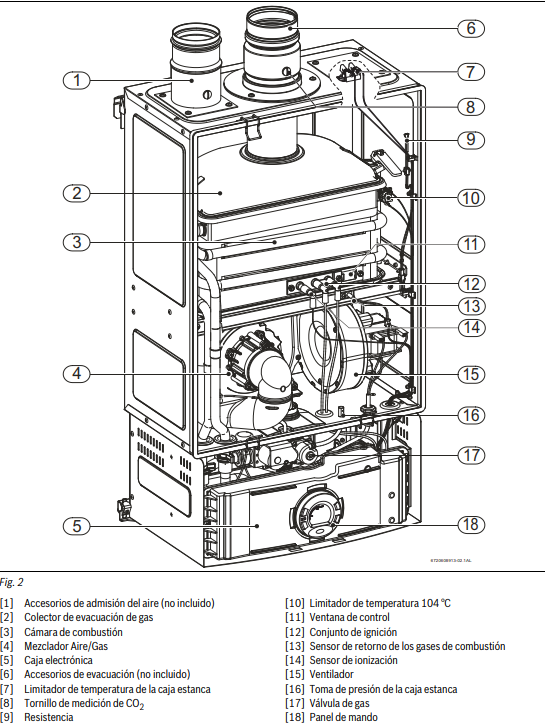

Despiece

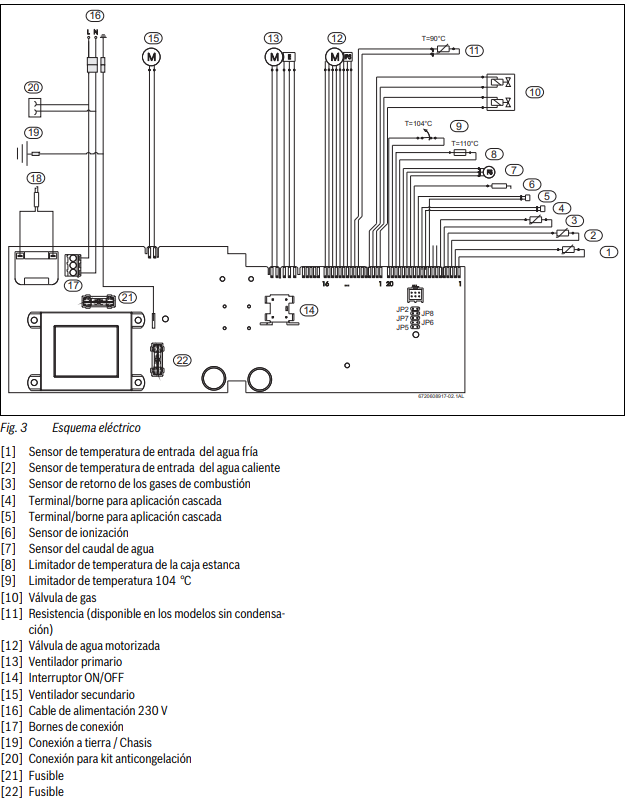

Circuito eléctrico
