Códigos De Anomalías – Proceso De Inspección Periódica En Instalaciones Receptoras De Gas

anomalias inspeccion gas
Guía de contenidos

Códigos de las anomalías

Estos códigos se corresponden con las anomalías reflejadas en la norma UNE 60670-6:2014

ANOMALÍAS PRINCIPALES EN LAS INSTALACIONES RECEPTORAS [IPa]

11 Fuga de gas [IPa-1] Naturgy

Se debe realizar una comprobación de estanquidad de la instalación individual y de las conexiones de los aparatos de gas, indistintamente mediante alguna de las técnicas descritas en el apartado 6.1 de la Norma UNE 60670-11:2014.

12 Aparato de gas de tipo A o tipo B instalado en dormitorio, o en local de baño o ducha [IPa-2]

Se considera anomalía principal la existencia de un aparato de gas de tipo A o tipo B instalado en un dormitorio o en un local de baño, ducha o aseo. Para la valoración de esta anomalía debe tenerse en cuenta la consideración de dos locales como uno solo descrito en el apartado 4.1.1 de la Norma UNE 60670-6:2014 Apartado 4.1.1
Dos locales se consideran como uno solo, a efectos de condiciones de instalación de aparatos de gas y diseño de ventilaciones, si se comunican entre sí mediante una o varias aberturas permanentes, cuya superficie libre total sea igual o superior a 1,5 m².

13 Tubo flexible visiblemente dañado [IPa-3]

Se considera como anomalía principal la presencia de grietas, fisuras o daños en un tubo flexible de elastómero (con o sin armadura) o en un tubo flexible espirometálico.

14 Tubo flexible de elastómero en contacto con las paredes calientes de un horno u otros aparatos de cocción [IPa-4]

No se considera como anomalía cuando la conexión disponga de unos aislantes adecuados que impidan el contacto del flexible con la parte caliente del horno.

15 Deficiencias apreciables en los conductos de evacuación de los productos de la combustión [IPa-5]

Estas deficiencias son del tipo: Diámetro menor que el adecuado, estrangulación, materiales no resistentes a la temperatura de los productos de la combustión, falta de deflector, evidente falta de estanquidad, bordear obstáculos con descenso de cota en alguna parte del trazado.

16 Extractor mecánico campana extractora de cocina o aparato de gas [IPa-6]

Que dispone de un dispositivo de ayuda a la evacuación de los productos de la combustión, conectados a la misma chimenea donde también tienen salida los productos de la combustión de aparatos de gas de tipo B de tiro natural.

17 Aparato de gas de tipo B que carece de conducto de evacuación de los productos de la combustión [IPa-7]

O que, disponiendo del mismo, está ubicado en un local de Volumen menor o igual a 8 m³ que carece de la ventilación suficiente.

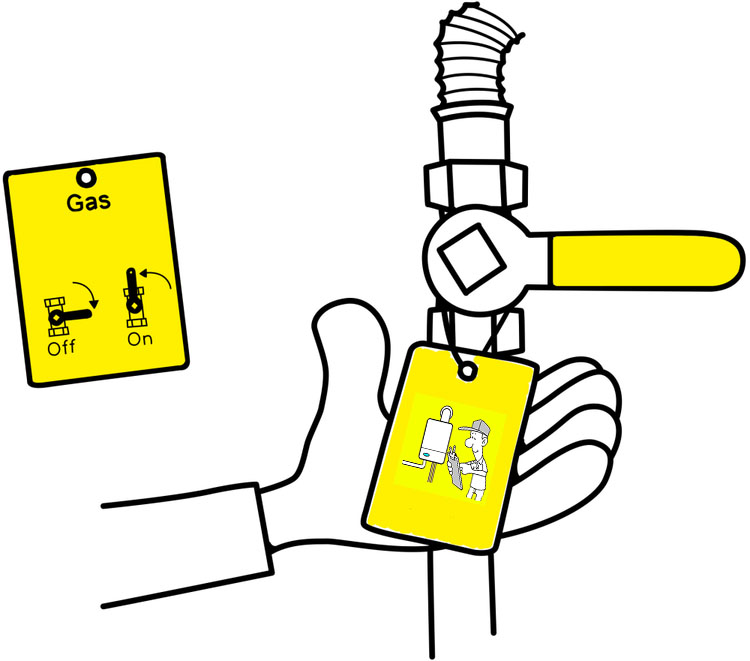

18 Llaves de aparatos sin conectar que no estén cerradas, bloqueadas, precintadas y taponadas [IPa-8]

Esta anomalía únicamente se marcará cuando le sea imposible al inspector dejara en seguridad la instalación cerrando, precintando, Bloqueando y taponando dicha llave de aparato.

ANOMALÍAS SECUNDARIAS EN LAS INSTALACIONES RECEPTORAS [ISa]

21 Aparato de gas de tipo B que está ubicado en un local de Volumen  > 8 m³ que carece de la ventilación suficiente [ISa-1]

22 Estado general de conservación de la instalación defectuoso, o utilización de materiales o técnicas de unión inadecuados [ISa-2]

Se considera como anomalía secundaria:
– Materiales de tuberías, soportes o uniones en mal estado o con deficiencias (por ejemplo, corrosión manifiesta).
– Llaves de corte en malas condiciones, faltan o no son accesibles (llave general o llave de aparato, si esta última existiese).

23 Tubo flexible inadecuado, conexión defectuosa del mismo o en contacto con partes calientes [ISa-3]

Se consideran como anomalías secundarias las siguientes:
– Tubo flexible sin enchufe de seguridad en el caso de gases de la segunda familia.
– La existencia de un tubo flexible espirometálico en contacto con las partes calientes de un horno u otros aparatos de cocción. No se considera como anomalía cuando la conexión disponga de unos aislantes adecuados que impidan el contacto del flexible con la parte caliente del horno.
– La presencia de tubos flexibles de elastómero, o de tubos de elastómero con armadura (interna o externa) y conexiones mecánicas, que estén caducados.
– La presencia de tubos flexibles de elastómero o de tubos de elastómero con armadura, carentes de identificación, sin fecha de caducidad o de longitud mayor que la indicada en la Norma UNE 60670-7.
– La unión defectuosa de un tubo flexible de elastómero al aparato de gas, o a la instalación individual de gas o envase, según el caso (boquillas, abrazaderas o conexiones inadecuadas). Se debe verificar manualmente que dichas uniones son correctas y que no existe riesgo de fácil desconexión del tubo flexible.
Se considerará elastómero con armadura interna o externa lo especificado según norma UNE 60712-3

24 El incumplimiento, apreciable a través de las partes visibles de las tuberías [ISa-4]

Las condiciones establecidas en el apartado 4.4 de la Norma UNE 60670-4:2014, al discurrir dichas tuberías por las cavidades de altillos, falsos techos, cámaras y sótanos.

– Para protección mecánica de tuberías. Cuando tengan que protegerse las tuberías de golpes fortuitos, o cuando deban discurrir por zonas de circulación y/o estacionamiento de vehículos susceptibles de recibir impactos o choques de éstos.
– Cuando las tuberías no sean de acero y discurran por fachadas exteriores a la propiedad (que no sean de acceso exclusivo para el
titular o usuario de la instalación), se deben proteger mecánicamente con vainas o conductos hasta una altura mínima de 1,80 m respecto al nivel del suelo.

Además de las vainas y conductos, para la protección mecánica de tuberías se pueden utilizar estructuras o perfiles metálicos adecuados a tal fin.
– Los sistemas utilizados para la protección mecánica de tuberías no precisan ser estancos.
– Para ventilación de tuberías. Cuando las tuberías deban transcurrir por:
Un primer sótano, excepto en el caso de tuberías suministradas con gases menos densos que el aire a una MOP inferior o igual a 50 mbar que discurran por un primer sótano suficientemente ventilado; a los efectos de este apartado se entiende como suficientemente ventilado aquél que cuenta por lo menos con dos aberturas directas de comunicación con el exterior, cada una con una superficie libre mínima de 200 cm2, separadas verticalmente por una diferencia de nivel mínima de 2 m y situadas en paredes opuestas. Si la ventilación al exterior se realiza por un conducto de más de 3 m de longitud, se debe incrementar en un 50% la superficie de las aberturas de ventilación.
– Altillos, falsos techos, cámaras cerradas, cavidades o huecos de un edificio o local. Viviendas o locales de uso no doméstico a los que no suministren gas.

25 Local con ventilación inadecuada [ISa-5]

– Falta orificio de ventilación (excepto para aparatos de tipo C).
– Orificio de ventilación insuficiente, obstruido o situado a una altura diferente de la especificada en la Norma UNE 60670-6.
– No se considera anomalía si existe un extractor mecánico que comunique con el exterior o patio de ventilación, o con un conducto de evacuación vertical individual o colectivo específicamente diseñado para ello, de sección libre de paso, cuando el extractor esté parado, igual o superior a 80 cm2, cuando la suma de los consumos caloríficos de todos los aparatos de tipo A instalados en el correspondiente local sea inferior o igual a 16 kW, e igual o superior a 100 cm2 cuando la suma anterior tenga un valor superior a 16 kW.
– En estos casos, el extremo inferior del extractor mecánico debe estar situado a una altura igual o superior a 1,80 m, con relación al suelo del local, o bien a menos de 0,40 m del techo, a excepción de los casos en que se encuentre ubicado en el interior de una campana extractora, que no tiene límite de altura.

26 Local con volumen insuficiente cuando el consumo calorífico total de los aparatos de cocción instalados en el mismo sea superior a 16 kW [ISa-6]

Para la valoración de dicho volumen se debe tener en cuenta lo indicado en el apartado 4.2.1. de la UNE 60670-6:2014
Locales que contienen aparatos de tipo A que no sean de calefacción. El volumen bruto mínimo, considerando como tal el delimitado por las paredes del local sin restar el correspondiente al mobiliario que contenga, debe ser el indicado para cada caso en la tabla.

Si el consumo calorífico total es superior a 30 kW, el local debe disponer de un sistema de extracción mecánica de aire que garantice la renovación continua del aire del local durante el funcionamiento de estos aparatos de tipo A, y de un sistema de corte de gas por fallo del sistema de extracción, que interrumpa el suministro al conjunto de dichos aparatos. El sistema de corte debe consistir en una electroválvula de rearme manual, normalmente cerrada, accionada mediante un interruptor de flujo situado en el conducto de extracción, que puede estar situada en el interior del local.

En los edificios ya construidos, se pueden instalar estos aparatos en:
– Locales de volumen bruto comprendido entre el 75 % y el 100 % del volumen resultante de aplicar la tabla 1, si se incrementa en un 50% la superficie libre de ventilación resultante de aplicar el dimensionado del apartado 6.2. Locales con volumen bruto comprendido entre el 50 % y el 75 % del volumen necesario si, además de incrementar en un 50 % la superficie de ventilación necesaria, se dispone en el local de un sistema de detección de CO conforme con la Norma UNE-EN 50291-1, cuando se trate de locales de uso doméstico, o con una norma de reconocido prestigio cuando se trate de un local de uso no doméstico, que accione un sistema de corte automático de gas consistente en una electroválvula de rearme manual, normalmente cerrada, cuando la concentración de CO en el local supere el valor establecido por dicha norma. En ningún caso el volumen bruto debe ser inferior a 6 m².

27 Falta el sistema de detección y corte de gas, en contra de lo indicado en la Norma UNE 60670-6 [ISa-7]

Estos sistemas son necesarios en aquellos locales que alojen aparatos de fuegos abiertos (aparatos domésticos de cocción, por ejemplo) y que carezcan de ventilación rápida.

28 Conducciones de otros servicios, de acuerdo a lo indicado en el apartado 4.3 de la Norma UNE 60670-4:2014, en contacto con conducciones de gas [ISa-9]

Tuberías vistas: Las tuberías deben quedar convenientemente sujetas a elementos sólidos de la construcción mediante accesorios de sujeción, para soportar el peso de los tramos y asegurar la estabilidad y alineación de la tubería. Los elementos de sujeción deben ser desmontables, quedar convenientemente aislados de la conducción y permitir las posibles dilataciones de las tuberías. Los elementos de sujeción situados en el exterior deben estar protegidos contra la acción de la corrosión y los rayos ultravioletas.
A título orientativo, la separación máxima entre los elementos de sujeción de las tuberías, considerando ésta como la separación entre dos soportes o entre soporte y llave de paso, en función del diámetro, deberían ser los expresados en la tabla 4.
Las distancias mínimas de separación de una tubería vista a conducciones de otros servicios vistos (conducción eléctrica, de agua, vapor, chimeneas, mecanismos eléctricos…), deben ser de 3 cm, tanto en curso paralelo como en cruce.
La distancia mínima al suelo debe ser de 3 cm. Estas distancias se miden entre las partes exteriores de los elementos considerados  conducciones o mecanismos). No debe haber contacto entre tuberías, ni de una tubería de gas con estructuras metálicas del edificio.
Las instalaciones que constructivamente discurran por el exterior de un edificio deben ajustar al mínimo posible su distancia de separación respecto a la estructura exterior de éste, siempre que técnicamente la solución de instalación de gas sea factible.
Cerca de la llave de montante y, en todo caso, al menos una vez en zona comunitaria, se debe señalizar la tubería adecuadamente con la palabra «gas» o con una franja amarilla situada en zona visible.
Para las tuberías vistas no se puede utilizar tubo de polietileno.

ANOMALÍAS PRINCIPALES EN INSTALACIONES RECEPTORAS INDIVIDUALES DE POTENCIA SUPERIOR A 70 KW.

31 Fuga de gas [IPb-1]

Se debe realizar una comprobación de estanquidad de la instalación, acometida interior, estación de regulación y medida y líneas de distribución, hasta llave de aparato, indistintamente mediante alguna de las técnicas descritas en el apartado 6.1 de la Norma UNE 60670-11:2014.
En el caso de que se detecte fuga en la instalación, se debe actuar de una de las siguientes formas:
Gases menos densos que el aire
A.- Fuga de gas localizada en un espacio interior del edificio considerado como emplazamiento no peligroso de acuerdo a la reglamentación vigente.
a1.- Midiendo el caudal de fuga. Para ello, se utiliza un método adecuado al propósito, efectuando la medición a la presión de operación, y a continuación se aplican los siguientes criterios:
– Instalación no apta para uso: Si el caudal de fuga es superior a 5 l/h de gas, se considera como anomalía principal IPb-1; también, se considera esta situación para toda sala de máquinas en la que el caudal de fuga de gas detectado sea superior a 1 l/h si dicha sala no dispone de un sistema de detección y corte de gas de acuerdo a los requisitos establecidos en la Norma UNE 60601.
– Instalación en aptitud de uso pendiente de corrección: Si el caudal de fuga se encuentra entre 1 l/h y 5 l/h, se considera como anomalía secundaria 41 ISb-1.
– Instalación en aptitud de uso: Si el caudal de fuga es inferior a 1 l/h, se considerará la instalación como apta para su uso.
a2.- No midiendo el caudal de fuga. En este caso se considera siempre la instalación no apta para su uso y por tanto como anomalía principal IPb-1.

B.- Fuga de gas localizada en un espacio interior del edificio considerado como emplazamiento peligroso de acuerdo a la reglamentación vigente o fuga de gas no localizada.
En cualquiera de estas dos situaciones se considera la instalación no apta para su uso y como anomalía principal IPb-1.
C.- Fuga de gas localizada en un tramo aéreo situado en el exterior del edificio.
Si no comporta riesgo potencial se considera como anomalía secundaria ISb-1, considerándose anomalía principal IPb-1 en el resto de los casos.
D.- Tramo enterrado: Se debe aplicar lo indicado en la Norma UNE 60311.
Gases más densos que el aire: En el caso de gases más densos que el aire se considera siempre como anomalía principal IP-1, sin medir el caudal de fuga.

ANOMALÍAS SECUNDARIAS EN INSTALACIONES RECEPTORAS INDIVIDUALES DE POTENCIA SUPERIOR A 70 KW.

41 Fugas de gas secundarias [ISb-1]

Para considerar una fuga de gas como secundaria (anomalía ISb-1) se atiende a lo indicado en la anomalía 31.

42 Estado general de conservación de la instalación defectuoso, o utilización de materiales o técnicas de unión inadecuados [ISb-2]

Se considera como anomalía secundaria:
– Materiales de tuberías, soportes o uniones en mal estado o con deficiencias (por ejemplo, corrosión manifiesta).
– Llaves de corte en malas condiciones, faltan o no son accesibles (llave general o llave de aparato, si esta última existiese).

43 El incumplimiento, apreciable a través de las partes visibles, de las condiciones establecidas [ISb-3]

En el apartado 4.4 de la Norma UNE 60670-4:2014 al discurrir tuberías por las cavidades de altillos, falsos techos, cámaras y sótanos.

Para protección mecánica de tuberías. Cuando tengan que protegerse las tuberías de golpes fortuitos, o cuando deban discurrir por zonas de circulación y/o estacionamiento de vehículos susceptibles de recibir impactos o choques de éstos.
Cuando las tuberías no sean de acero y discurran por fachadas exteriores a la propiedad (que no sean de acceso exclusivo para el titular o usuario de la instalación), se deben proteger mecánicamente con vainas o conductos hasta una altura mínima de 1,80 m respecto al nivel del suelo.
Además de las vainas y conductos, para la protección mecánica de tuberías se pueden utilizar estructuras o perfiles metálicos adecuados a tal fin. Los sistemas utilizados para la protección mecánica de tuberías no precisan ser estancos.

Para ventilación de tuberías. Cuando las tuberías deban transcurrir por:
– Un primer sótano, excepto en el caso de tuberías suministradas con gases menos densos que el aire a una MOP inferior o igual a 50 mbar que discurran por un primer sótano suficientemente ventilado; a los efectos de este apartado se entiende como suficientemente ventilado aquél que cuenta por lo menos con dos aberturas directas de comunicación con el exterior, cada una con una superficie libre mínima de 200 cm2, separadas verticalmente por una diferencia de nivel mínima de 2 m y situadas en paredes opuestas. Si la ventilación al exterior se realiza por un conducto de más de 3 m de longitud, se debe incrementar en un 50% la superficie de las aberturas de ventilación.

– Altillos, falsos techos, cámaras cerradas, cavidades o huecos de un edificio o local.
– Viviendas o locales de uso no doméstico a los que no suministren gas.

Para tuberías que suministran a armarios empotrados de regulación y/o de contadores. Cuando los armarios que contienen los reguladores o conjuntos de regulación y/o los contadores de gas se instalen empotrados en muros de fachada o límites de propiedad y la tubería de entrada al armario se instale empotrada y se realice en polietileno. En este caso, la longitud máxima de empotramiento de la tubería envainada es de 2,50 m.

Para tuberías situadas en el suelo o subsuelo.
– Entre el pavimento y el nivel superior del forjado de locales interiores del edificio; o
– En el subsuelo exterior, cuando exista un local debajo de ellas cuyo nivel superior del forjado esté próximo a la
tubería.

Materiales de las vainas y conductos según su función. Las vainas y conductos se deben construir en cada caso utilizando los materiales indicados en la tabla 5, según la función a que estén destinados.

44 Inexistencia o difícil accesibilidad de la llave general de usuario [ISb-4]

La llave general de usuario, o de inicio de instalación receptora, debe existir, y permitir su adecuada manipulación. No deben existir obstáculos que impidan su accesibilidad, ni recurrir a soluciones extrañas (escaleras móviles, trampillas, etc.) para acceder a la misma.

45 Estación de regulación con o sin medida sin toma de tierra y/o juntas dieléctricas [ISb-5]

Se considera esta anomalía cuando se observe que en la ERM sus dispositivos no están conectados a tierra mediante toma al efecto. Igualmente se debe indicar esta anomalía si la ERM no dispone de juntas aislantes que la protejan de posibles corrientes eléctricas que puedan entrar en la estación, bien del tramo de acometida interior o de las líneas de distribución.

46 Ventilación del recinto de la ERM insuficiente o incorrecta [ISb-6]

Se considera como anomalía secundaria el incumplimiento de los requisitos de ventilación, descritos en el apartado 5.7 de la Norma UNE 60620-3:2005.

47 Ubicación del recinto de la ERM y/o distancias mínimas de seguridad incorrectos [ISb-7]

Se considera como anomalía secundaria el incumplimiento de los requisitos de ubicación de la ERM, en función de su clase y del tipo de recinto. Se debe comprobar que es conforme con los apartados 5.3, 5.4 y 5.5, en lo relativo también a las descargas de gas a la atmósfera, de la Norma UNE 60620-3:2005.

48 Inexistencia, deterioro o caducidad de la revisión del extintor de polvo seco [ISb-8]

En las inmediaciones del límite del recinto de la ERM y en el exterior del mismo, debe existir un extintor de polvo seco, accesible, de capacidad igual a 12 kg, y en perfectas condiciones de utilización.

49 La instalación eléctrica de la ERM incumple con la normativa vigente [ISb-9]

Incumplimiento del apartado 7.3 de la Norma UNE 60620-3:2005.

40 Inexistencia de la señalización correspondiente [ISb-10]

Incumplimiento del capítulo 6 de la Norma UNE 60620-3:2005, en lo correspondiente a la señalización mediante letreros

ANOMALÍAS PRINCIPALES EN INSTALACIONES RECEPTORAS COMUNES

51 Fuga de gas principal [CP-1]

La comprobación de estanquidad de la instalación común se debe realizar indistintamente mediante alguna de las técnicas descritas en el apartado 6.1 de la Norma UNE 60670-11:2014.
En el caso de que se detecte fuga en la instalación común, se debe actuar de una de las siguientes formas:

A) Gases menos densos que el aire.

a1.- Fuga de gas localizada en un espacio interior del edificio considerado como emplazamiento no peligroso de acuerdo a la reglamentación vigente.

a2.- Midiendo el caudal de fuga. Para ello, se utiliza un método adecuado al propósito, efectuando la medición a la presión de operación, y a continuación se aplican los siguientes criterios:
– Instalación no apta para uso: Si el caudal de fuga es superior a 5 l/h de gas, se considera como anomalía principal CP-1.
– Instalación en aptitud de uso pendiente de corrección: Si el caudal de fuga se encuentra entre 1 l/h y 5 l/h, se considera como anomalía secundaria 61 CS-1.
– Instalación en aptitud de uso: Si el caudal de fuga es inferior a 1 l/h, se considera la instalación como apta para su uso.

a3.- No midiendo el caudal de fuga. En este caso se considera siempre la instalación no apta para su uso y por tanto como anomalía principal CP-1.

b.- Fuga de gas localizada en un espacio interior del edificio considerado como emplazamiento peligroso de acuerdo a la reglamentación vigente o fuga de gas no localizada. En cualquiera de estas dos situaciones se considera la instalación no apta para su uso y como anomalía principal CP-1.

c.- Fuga de gas localizada en un tramo aéreo situado en el exterior del edificio.

Si no comporta riesgo potencial se considera como anomalía secundaria CS-1, considerándose anomalía principal CP-1 en el resto de los casos.

d.- Tramo enterrado: Se debe aplicar lo indicado en la Norma UNE 60311.

B) Gases más densos que el aire

En el caso de gases más densos que el aire se considera siempre como anomalía principal CP-1, sin medir el caudal de fuga.

ANOMALÍAS SECUNDARIAS EN INSTALACIONES RECEPTORAS COMUNES

61 Fugas de gas secundarias [CS-1]

Para considerar una fuga de gas como secundaria (anomalía CS-1) se atiende a lo indicado en la anomalía 51. Si el caudal de fuga se encuentra entre 1 l/h y 5 l/h, se considera como anomalía secundaria.

62 Conjunto de regulación situado en un local interior del edificio y ubicado en un armario que no ventile directamente al exterior [CS-2]

Se considera anomalía secundaria la inexistencia de ventilación directa al exterior del armario de regulación cuando dicho armario esté situado en un local interior del edificio.

63 Ventilación del recinto de centralización de contadores insuficiente o incorrecta [CS-3]

Se considera como anomalía secundaria el incumplimiento de los requisitos de ventilación del recinto de centralización de contadores de gas descritos en el apartado 5.4 de la Norma UNE 60670-5:2014.
Para su adecuada ventilación, los locales técnicos, armarios exteriores o interiores y conductos técnicos de centralización de contadores, deben disponer de una abertura de ventilación situada en su parte inferior y otra situada en su parte superior. Las aberturas de ventilación pueden ser por orificio o por conducto.
Las aberturas de ventilación deben ser preferentemente directas, es decir, deben comunicar con el exterior o con un patio de ventilación.

64 Estado general de conservación de la instalación defectuoso, o utilización de materiales o técnicas de unión inadecuados [CS-4]

Se considera como anomalía secundaria:
– Materiales de tuberías, soportes o uniones en mal estado o con deficiencias (por ejemplo, corrosión manifiesta).
– Llaves de corte en malas condiciones, faltan o no son accesibles (llave general).

65 El incumplimiento, apreciable a través de las partes visibles al discurrir tuberías por las cavidades de altillos, falsos techos, cámaras y sótanos [CS-5]

De las condiciones establecidas en el apartado 4.4 de la Norma UNE 60670-4:2014

Para protección mecánica de tuberías de gas. Cuando tengan que protegerse las tuberías de golpes fortuitos, o cuando deban discurrir por zonas de circulación y/o estacionamiento de vehículos susceptibles de recibir impactos o choques de éstos.

Cuando las tuberías no sean de acero y discurran por fachadas exteriores a la propiedad (que no sean de acceso exclusivo para el titular o usuario de la instalación), se deben proteger mecánicamente con vainas o conductos hasta una altura mínima de 1,80 m respecto al nivel del suelo. Además de las vainas y conductos, para la protección mecánica de tuberías se pueden utilizar estructuras o perfiles metálicos adecuados a tal fin. Los sistemas utilizados para la protección mecánica de tuberías no precisan ser estancos.

Para ventilación de tuberías. Cuando las tuberías deban transcurrir por:
– Un primer sótano, excepto en el caso de tuberías suministradas con gases menos densos que el aire a una MOP inferior o igual a 50 mbar que discurran por un primer sótano suficientemente ventilado; a los efectos de este apartado se entiende como suficientemente ventilado aquél que cuenta por lo menos con dos aberturas directas de comunicación con el exterior, cada una con una superficie libre mínima de 200 cm2, separadas verticalmente por una diferencia de nivel mínima de 2 m y situadas en paredes opuestas. Si la ventilación al exterior se realiza por un conducto de más de 3 m de longitud, se debe incrementar en un 50% la superficie de las aberturas de ventilación.
– Altillos, falsos techos, cámaras cerradas, cavidades o huecos de un edificio o local;
– Viviendas o locales de uso no doméstico a los que no suministren gas.

Para tuberías que suministran a armarios empotrados de regulación y/o de contadores. Cuando los armarios que contienen los reguladores o conjuntos de regulación y/o los contadores de gas se instalen empotrados en muros de fachada o límites de propiedad y la tubería de entrada al armario se instale empotrada y se realice en polietileno. En este caso, la longitud máxima de empotramiento de la tubería envainada es de 2,50 m.

Para tuberías situadas en el suelo o subsuelo.
– entre el pavimento y el nivel superior del forjado de locales interiores del edificio; o
– en el subsuelo exterior, cuando exista un local debajo de ellas cuyo nivel superior del forjado esté próximo a la tubería.

Materiales de las vainas y conductos según su función. Las vainas y conductos se deben construir en cada caso utilizando los materiales indicados en la tabla 5, según la función a que estén destinados.

66 Evidente mal estado de conservación de la instalación eléctrica en recinto de contadores [CS-6]

Se prestará especial atención al estado de dichas instalaciones y al cumplimiento de las siguientes condiciones:
– Cables eléctricos empotrados y envainados en tubo de acero.
– Caja de conexión y luminarias estancas
– Interruptores antideflagrantes.

67 Existencia de instalaciones ajenas al mismo en recinto de contadores o incorrecta ejecución de las mismas [CS-7]

Se considerará como anomalía secundaria la presencia en el interior del recinto de:
– Máquinas,
– Transformadores o aparallaje eléctrico
– Cuadros eléctricos de maniobra ajenos a la iluminación del recinto.
– Cajas de conexión y/o luminarias no estancas.
– Interruptores que no sean anti-deflagrantes.

68 Puerta o cerradura incorrecta en armario de regulación o en recinto de contadores [CS-8]

69 Existencia de grietas, apreciables visualmente, en las paredes interiores del recinto de contadores, reguladores o colectores de llaves, que posibiliten canalizar potenciales fugas de gas a la estructura del edificio [CS-9]

En el caso de gas natural estas grietas deben ser evaluadas en la zona del techo del recinto y la que queda por encima de la rejilla de ventilación superior. En el caso de GLP debe comprobarse el suelo del recinto y la zona que queda por debajo de la rejilla de ventilación inferior.

ANOMALÍAS PRINCIPALES EN EL FUNCIONAMIENTO DE LOS APARATOS

71 Revoco continuado en el conducto de evacuación de un aparato de gas o concentración de CO-ambiente en el local superior a 50 ppm [AP-1]

La comprobación del revoco se debe realizar cuando existan aparatos de tipo B y C. No es necesaria en el caso de aparatos de este tipo instalados en recintos considerados como zona exterior (véase 4.1.2 de la Norma UNE 60670-6:2014).

La comprobación de la concentración de CO-ambiente se debe realizar cuando existan vitrocerámicas de fuegos cubiertos, generadores de aire caliente que, independientemente de su consumo calorífico nominal, cumplan con los requisitos establecidos en la Norma UNE-EN 525, aparatos suspendidos de calefacción por radiación de tipo A, aparatos de tipo B o aparatos de tipo C. No es necesaria en el caso de que estos aparatos estén instalados en recintos considerados como zona exterior (véase 4.1.2 de la Norma UNE 60670-6:2014).

En el caso de que el conducto de evacuación de los aparatos de tipo B y C pase por otros locales no considerados zona exterior distintos de aquél en el que están instalados los propios aparatos, se deben realizar mediciones de CO-ambiente en dichos locales situando el analizador a 1,80 m de altura.

La comprobación del revoco y la medición de la concentración de CO-ambiente se deben realizar con las puertas y ventanas del local cerradas y con la campana extractora, si existe, apagada.
La comprobación del revoco se debe realizar mediante un sistema adecuado, debiendo considerarse como anomalía principal AP-1 cuando se detecten revocos continuados.
Si el sistema utilizado para la comprobación del revoco es la medición del CO2-ambiente, se debe hacer mediante un analizador adecuado cuya sonda se sitúe aproximadamente a 1 m del aparato y 1,80 m de altura, considerándose anomalía principal AP-1 cuando la concentración de CO2-ambiente sea superior a 5 000 ppm.
La medición del CO-ambiente se debe realizar poniendo en marcha el aparato de gas en régimen estacionario y, en el caso de aparatos de tipo B y de tipo C, a la máxima potencia.
Transcurridos cinco minutos desde la puesta en marcha del aparato de gas se mide la concentración de CO-ambiente mediante un analizador adecuado cuya sonda se sitúe aproximadamente a 1 m del aparato y 1,80 m de altura, considerándose como anomalía principal AP-1 cuando la concentración de CO-ambiente sea superior a 50 ppm.

72 Combustión no higiénica de aparatos de gas [AP-2]

En el proceso de control periódico de los aparatos, se realiza una comprobación de la combustión de los quemadores de aparatos de gas de tipo B, tanto de tiro natural como de tiro forzado, de aparatos de tipo C que dispongan de toma de muestras en el conducto, de los quemadores de encimeras vitrocerámicas de fuegos cubiertos y de los generadores de aire caliente que, independientemente de su consumo calorífico nominal, cumplen con los requisitos establecidos en la Norma UNE-EN 525, mediante un analizador de combustión
adecuado. Esta comprobación se debe realizar con las puertas y ventanas del local cerradas.

Para determinar sobre los productos de la combustión cuál es la concentración de monóxido de carbono (CO) corregido no diluido, salvo en el caso de los generadores de aire caliente conformes a la Norma UNE-EN 525 que, por su propia concepción, éste se toma ya diluido, se debe seguir el procedimiento descrito en el anexo A y con la campana extractora, si existiera, apagada.

Se considera que la combustión es no higiénica (anomalía principal AP-2) cuando la concentración de monóxido de carbono corregido en los productos de la combustión (CO-PdC) supere el valor de 1.000 ppm, excepto para el caso de los generadores de aire caliente conformes a la Norma UNE-EN 525, en que se considera esta circunstancia cuando el valor de CO obtenido y corregido supere el que establece dicha norma.

73 Inexistencia de dispositivo de control de contaminación de la atmósfera (AS) en aquellos aparatos que reglamentariamente lo requieran [AP-3]

74 Interferencia grave del extractor mecánico o la campana extractora en el funcionamiento de un aparato de gas [AP-4]

La comprobación se debe realizar por medición del revoco y del CO-ambiente cuando exista un aparato de tipo B de tiro natural en un local en el que exista también un extractor mecánico o una campana extractora que no disponga del dispositivo que evite la interacción con dicho aparato (Ejemplo: Dispositivo de enclavamiento, detector de CO…).

Previamente se debe comprobar la existencia o no del citado dispositivo entre la campana y el aparato, no siendo necesario continuar comprobación alguna respecto a esta posible anomalía en caso positivo.

La comprobación del revoco y del CO-ambiente se debe realizar con las puertas y ventanas del local cerradas y con la campana funcionando a su máxima potencia.

Se considera interferencia grave y, por tanto, anomalía principal AP-4, cuando se detecte revoco continuado o concentraciones de CO-ambiente superiores a 50 ppm.

Si el sistema utilizado para la comprobación del revoco es la medición del CO2-ambiente, ésta se debe realizar de forma simultánea con la medición del CO-ambiente, considerándose interferencia grave cuando se detecten concentraciones de CO2-ambiente superiores a 5.000 ppm.

ANOMALÍAS SECUNDARIAS EN EL FUNCIONAMIENTO DE LOS APARATOS

81 Revoco moderado en el conducto de evacuación de un aparato de gas o concentración de CO-ambiente en el local comprendida entre 15 ppm y 50 ppm [AS-1]

Se considera anomalía secundaria cuando en el caso de locales que contengan aparatos de los descritos en la anomalía 71 y, de acuerdo a los procedimientos descritos en dicho apartado, se detecten revocos moderados o concentraciones de CO-ambiente superiores a 15 ppm e inferiores o iguales a 50 ppm.
Si el sistema utilizado para la comprobación del revoco es la medición del CO2-ambiente, ésta se debe realizar de forma simultánea con la medición del CO-ambiente, considerándose que el revoco es moderado cuando se detecten concentraciones de CO2-ambiente superiores a 2500 ppm e inferiores o iguales a 5 000 ppm.

82 Interferencia moderada de la campana extractora en el funcionamiento de un aparato de gas [AS-2]

La comprobación se debe realizar de acuerdo a lo indicado en la anomalía 74

Se considera interferencia moderada y, por tanto, anomalía secundaria AS-2, cuando se detecte revoco moderado o concentraciones de CO-ambiente superiores a 15 ppm e inferiores o iguales a 50 ppm. Si el sistema utilizado para la comprobación del revoco es la medición del CO2-ambiente, ésta se debe realizar de forma simultánea con la medición del CO-ambiente, considerándose interferencia moderada cuando se detecten concentraciones de CO2-ambiente superiores a 2.500ppm e inferiores o iguales a 5.000 ppm. En estos casos se deben dejar instrucciones por escrito de no utilizar simultáneamente el aparato y la campana extractora hasta que no tenga lugar la corrección de la anomalía por parte del usuario.

83 Funcionamiento incorrecto de los dispositivos de seguridad por extinción o detección de llama en los aparatos de gas que deban disponer de ellos [AS-3]

Se debe comprobar que los dispositivos de seguridad por extinción o detección de llama, en aquellos aparatos que deban disponer de ellos, funcionan correctamente.

84 Imposibilidad de comprobación de los productos de la combustión del aparato cuando sea de tipo B o C [AS-4]

Debe entenderse tal imposibilidad cuando no exista toma de muestras en el conducto de evacuación de los productos de la combustión ni en el propio aparato o si, en este último caso, existiendo ésta no puede accederse a ella sin desmontar la carcasa del aparato.

De no existir toma en el SPC en aparatos de tipo B para realizar la prueba se procederá a perforar el conducto de evacuación y ubicar la sonda siguiendo las indicaciones del PE.02154 “Criterios para las pruebas de combustión en aparatos a gas”. Si no fuera posible ello se desmontará la carcasa del aparato.

Todo ello, previo consentimiento del consumidor y haciéndolo constar en el apartado de Observaciones. Se registrará esta anomalía únicamente cuando sea inviable realizar las comprobaciones descritas o ante la falta de consentimiento de forma expresa del consumidor a ejecutar cualquiera de las actuaciones descritas, haciendo constar dichas incidencias en el apartado de Observaciones.

85  Falta el Libro de Mantenimiento o no se acredita la realización del mantenimiento obligatorio del aparato en las salas de máquinas con una potencia instalada superior a 70 kW [AS-5]

86 Combustión deficiente de aparatos de gas [AS-6]

Se considera que la combustión es deficiente cuando siguiendo el proceso descrito en la anomalía 72.  La concentración de monóxido de carbono corregido obtenida en los productos de la combustión (CO-PdC) sea superior a 500 ppm e inferior o igual a 1.000 ppm.

87 Incorrecta regulación de los mínimos de los quemadores superiores de cocinas, encimeras encastrables u otros aparatos de cocción [AS-7]

Se considera esta anomalía cuando al girar rápidamente cada uno de los mandos de los quemadores superiores de los aparatos de cocción, del máximo al mínimo, la llama de alguno de ellos se apague.

88 Incorrecto funcionamiento de los quemadores de los aparatos de cocción [AS-8]

Se considera esta anomalía cuando no funcione correctamente alguno de los quemadores o sus mandos (no salga gas, esté bloqueado, esté roto, desprendido, etc.).

ANOMALÍAS PRINCIPALES (P) Y SECUNDARIAS (S) EN LAS INSTALACIONES RECEPTORAS A PRESIÓN SUPERIOR A 5 BARES

[P-1] Fuga de gas principal. [P-1] (ANOMALÍA PRINCIPAL).
[S-1] Instalación no estanca (nivel de fuga de gas entre 1 y 5 I/h).
[S-2] Estado general de conservación de la instalación defectuoso, o utilización de materiales o técnicas de unión inadecuados, o existencia de tramos de tubería en lugares inadecuados.
[S-3] Inexistencia o difícil accesibilidad de válvula general de usuario.
[S-4] Estación de regulación y/o medida sin toma de tierra y/o juntas dieléctricas. Solo imagen de muestra.
[S-5] Ventilación del recinto de ERM insuficiente o incorrecta.
[S-6] Ubicación del recinto y/o distancias mínimas de seguridad incorrectas.
[S-7] Inexistencia, deterioro o caducidad de la revisión del extintor de polvo seco.
[S-8] La instalación eléctrica de la ERM incumple con la normativa vigente.
[S-9] Inexistencia de la señalización correspondiente.

Códigos resultado de la inspección

CÓDIGODESCRIPCIÓN
01Sin defectos
02Instalación con anomalías secundarias
03Ausente
04Deshabitado
05No deja cortar
06No deja entrar
07No firma inspección
08No firma inspección
09Situación singular
10Cesado
11A.U.P. (solo para instalaciones receptoras comunes).
12Instalación con defectos principales

Situación del suministro

CÓDIGODESCRIPCIÓN
1Interrupción del suministro total
2Interrupción del suministro parcial
3Aptitud de uso provisional
4Aparato precintado
5En servicio

Situación sin posibilidad de realizar la inspección

CÓDIGODESCRIPCIÓN
64Obras
65Local precintado
66Baja de gas
67Instalación precintada
68Otros

Preguntas frecuentes

En que consiste la inspección periódica de gas?

La empresa distribuidora enviará una carta a los usuarios informando la realización obligatoria de la Inspección de los 5 años. Y se les comunicará lo siguiente:

  • Que corresponde realizar la inspección periódica fijada por la normativa vigente.
  • Que las Inspecciones sean realizadas por la empresa suministradora o por otra elegida por el usuario.
  • La fecha máxima en la que la empresa instaladora deberá haber comunicado el resultado de dicha inspección. en su defecto la fecha aproximada en la que inspección será ejecutada por la distribuidora.
  • Si no se recibe el boletín de Inspección realizado por una Empresa Instaladora, la Inspección la realizará la distribuidora.
  • La Inspección periódica la ejecutará la empresa distribuidora. En el caso que el cliente opte realizar la inspección de forma particular deberá informar y enviar el IRI a la empresa suministradora de gas.
  • Información sobre dónde localizar los datos de contacto de las empresas instaladoras habilitadas.

Cómo y cuando se abona el importe de las inspecciones?

La empresa instaladora enviará los datos de la inspección (precio y datos del punto de suministro) a la empresa distribuidora de gas. Ésta, una vez que reciba el documento remitirá los datos de la Inspección a la empresa comercializadora. La comercializadora facturará al cliente final en el siguiente recibo del gas. Después, la empresa distribuidora abonará mediante transferencia el importe de la Inspección a la empresa instaladora.

Que es el certificado de defectos?

Es un documento pre-impreso donde se detalla los defectos subsanados de la instalación.

El certificado algunas veces lo deja el inspector acompañado de un ticket con los defectos encontrados, cada defectos tiene un código o un número.

Quien emite el certificado?

Si no lo tiene el certificado se lo puede descargar de la página web de la empresa suministradora. Una vez solucionado los defectos, el instalador autorizado cumplimenta el certificado, firma y sella según los datos del ticket de defectos que dejo el inspector de gas.

Quien corrige los defectos?

Los defectos deben ser corregidos por un instalador autorizado. Según la lista de defectos del ticket que le dejo el inspector de gas. Luego debe ser cumplimentado el certificado y enviado a la empresa suministradora

Donde se envían los certificados?

Los certificados pueden ser enviados por el dueño de la instalación o por el instalador.

Los certificados se escanean y se envían por correo electrónico a Naturgy y para Madrileña por su portal web.
