Modelos: Pigma Advance 25 / Pigma Advance 30 / Pigma Advance 35
Pigma Advance, caldera de condensación eficiente y fiable.
Con sus dimensiones compactas es perfecta para sustituir su caldera antigua.
Es también compatible con la conectividad Chaffolink para un control cómodo desde cualquier dispositivo móvil
Guía de contenidos
Documentación
Códigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 1 01 | Sobretemperatura |
| 1 03 | Circulación Insuficiente |
| 1 04 | Circulación Insuficiente |
| 1 05 | Circulación Insuficiente |
| 1 06 | Circulación Insuficiente |
| 1 07 | Circulación Insuficiente |
| 1 08 | Falta de agua (requerimiento de llenado) |
| 1 09 | Presión de instalación ALTA (+ 3 bares) |
| 1 10 | Circuito abierto o cortocircuito sonda impulsión de calefacción |
| 1 12 | Circuito abierto o cortocircuito sonda retorno de calefacción |
| 1 14 | Circuito abierto o Cortocircuito sonda externa |
| 1 16 | Termostato de suelo abierto |
| 1 18 | Problema en la sonda de circuito primario |
| 1 P1 | Senalacion de circulacion insuficiente |
| 1 P2 | Senalacion de circulacion insuficiente |
| 1 P3 | Senalacion de circulacion insuficiente |
| 2 01 | Circuito abierto o cortocircuito sonda circuito sanitario |
| 2 02 | Sonda acumulador solar abierto cortocircuito (kit solar) |
| 2 04 | Sonda de colector solar abierta o cortocircuitada (kit solar) |
| 2 05 | NTC Entrada Circuito Sanitario Abierta Kit solar (opción) |
| 2 07 | Sobrecalentamiento de colector solar |
| 2 08 | Temperatura baja en el colector solar |
| 3 01 | Error EEPROM display |
| 3 02 | Error de comunicación |
| 3 03 | Error placa principal |
| 3 04 | Demasiados intentos (>5) de reset en 15 minutos |
| 3 05 | Error placa principal |
| 3 06 | Error placa principal |
| 3 07 | Error placa principal |
| 3 P9 | Previsión del mantenimiento programado |
| 4 11 | Circuito abierto o Cortocircuito sonda ambiente Z1 |
| 4 12 | Circuito abierto o Cortocircuito sonda ambiente Z2 |
| 4 13 | Circuito abierto o Cortocircuito sonda ambiente Z3 |
| 5 01 | Ausencia de llama |
| 5 02 | Llama detectada con válvula de gas cerrada |
| 5 04 | Apagado llama |
| 5 P1 | Primer intento de encendido fracasado |
| 5 P2 | Segundo intento de encendido fracasado |
| 5 P3 | Apagado de llama |
| 6 07 | Presostato activado antes del encendido |
| 6 08 | Presostato NO activado con ventilador encendido |
| 6 09 | Sobrecalentamiento de los humos |
| 6 10 | Velocidad del ventilador insuficiente |
| 6 12 | Termofusible abierto |
| 7 01 | Sonda de salida Zona 1 abierta o cortocircuitada |
| 7 02 | Sonda de salida Zona 2 abierta o cortocircuitada |
| 7 03 | Sonda de salida Zona 3 abierta o cortocircuitada |
| 7 11 | Sonda de retorno Zona 1 abierta o cortocircuitada |
| 7 12 | Sonda de retorno Zona 2 abierta o cortocircuitada |
| 7 13 | Sonda de retorno Zona 3 abierta o cortocircuitada |
| 7 22 | Sobrecalentamiento Zona 2 |
| 7 23 | Sobrecalentamiento Zona 3 |
| 7 50 | Esquema hidráulico no definido |
Características
CONFORT SANITARIO
- Caudal de 14,5 a 20 l/min. con ΔT = 25ºC.
- Función CONFORT on/off programable permite mantener agua caliente en el intercambiador para tener agua caliente de forma más rápida
CONFORT EN CALEFACCIÓN
- Alto rango de modulación de 1:7 y rendimiento 109,8%.
- Bomba de alta eficiencia con modulación continua para reducción de consumos energéticos y mejorar el confort acústico.
- Función SRA, sistema de regulación automático de la caldera en función de las necesidades de calefacción.

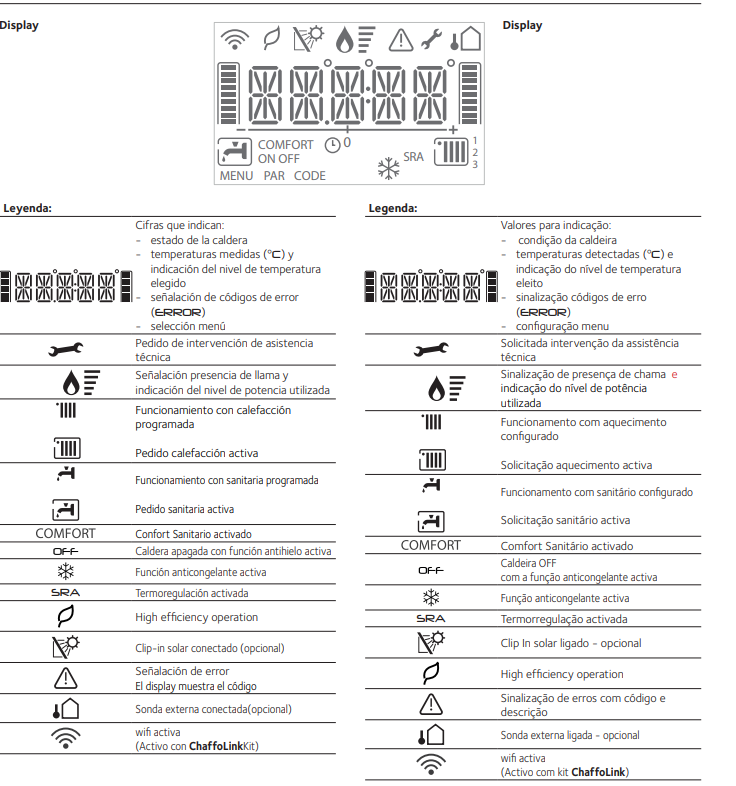

- ¡Interfaz intuitiva y fácil de utilizar! display LCD retroiluminado con visualización de historial, autodiagnóstico, temperaturas de funcionamiento.
MÁXIMA DURABILIDAD
- Quemador de acero inoxidable SPIN-TECH desarrollado, patentado y garantizado 10 años por Chaffoteaux*
- Intercambiador de acero inoxidable para una vida útil prolongada
* Respecto una caldera tradicional sin regulación
CONFORT DE USO Y DE INSTALACIÓN
- Conectividad Chaffolink opcional para un mayor control de tu caldera con tu móvil desde cualquier lugar
- Display LCD fácil de usar para ver temperaturas y modos de funcionamiento
- Medidas compactas para una integración fácil en espacios reducidos: 745x400x315 mm (modelo 24 kW)
AHORRO DE ENERGÍA Y RESPETO CON EL MEDIO AMBIENTE
- Hasta 35% de ahorro energético combinando con el Expert Control, la función SRA, sonda externa y suelo radiante.
- Hasta 40% de ahorro energético si además le añadimos la conectividad Chaffolink (con Expert Control Link)

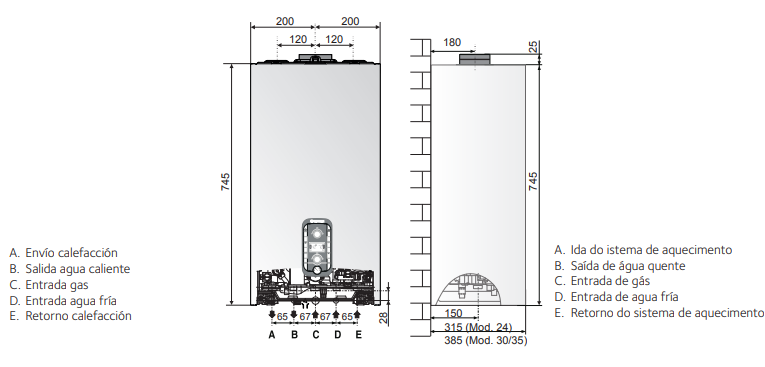

Dimensiones
| PESO Y DIMENSIONES | 25 | 30 | 35 |
|---|---|---|---|
| Peso | 29,7 | 32,3 | 33,4 |
| Dimensiones (alto-ancho-fondo) | 74,5-40-31,5 | 74,5-40-38,5 | 74,5-40-38,5 |

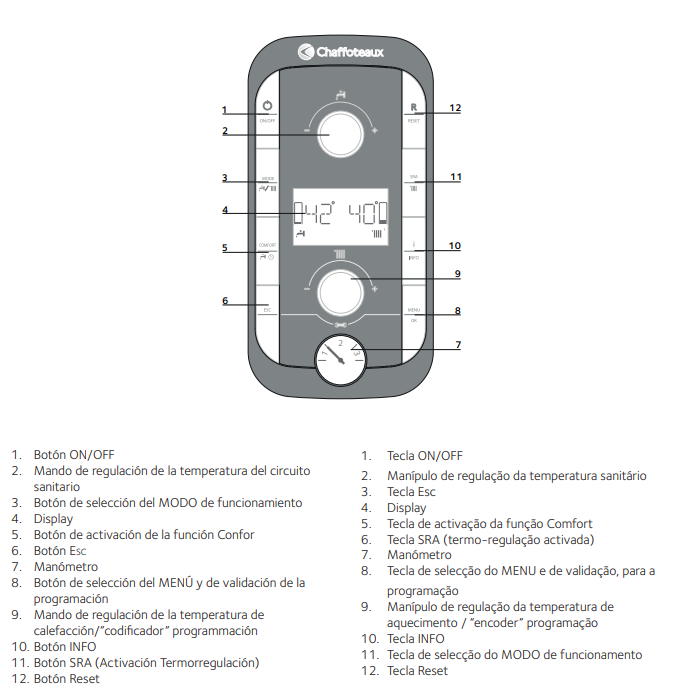

Panel de mandos

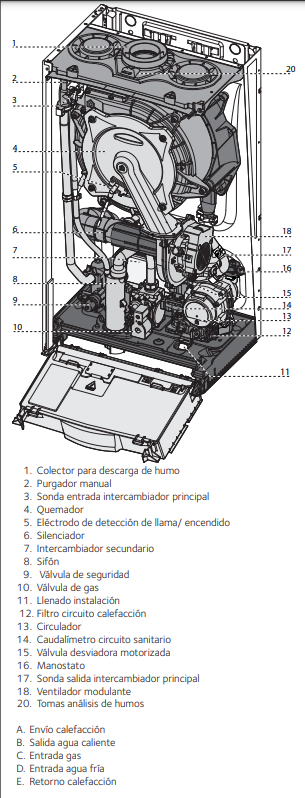

Despiece

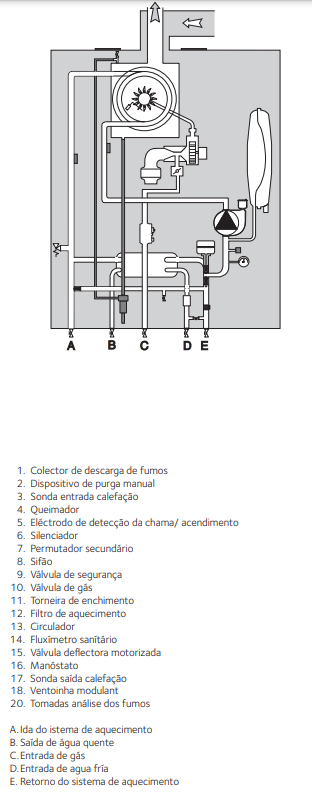

Circuito hidráulico

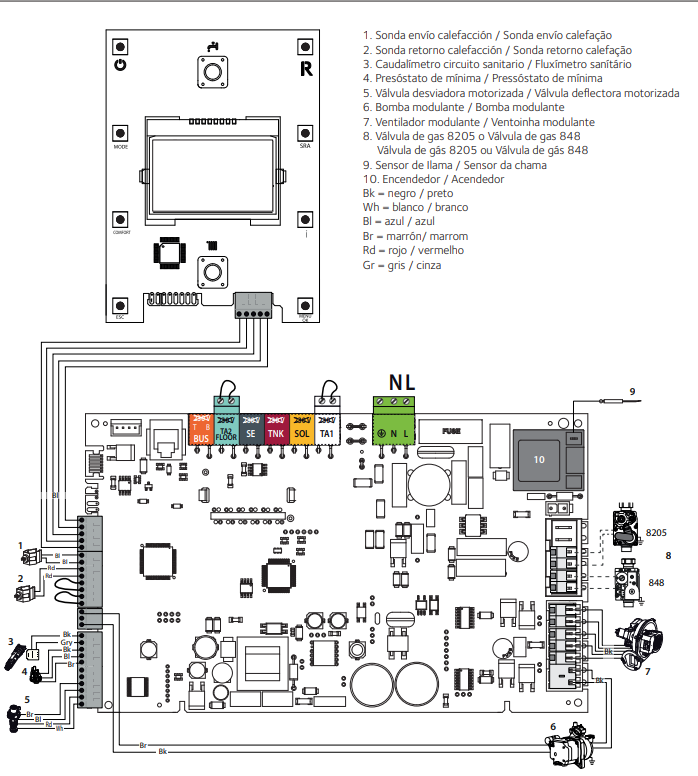

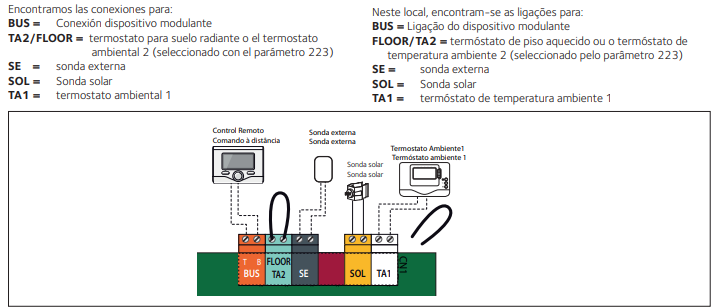

Circuito eléctrico
