Para los fallos “A” el indicador rojo está iluminado. Se trata de un bloqueo en firme.
Cuando aparece la letra “E” delante del código se trata de un fallo sin bloqueo, es decir, que si el fallo desaparece la caldera puede funcionar de nuevo.
| ERROR | ANOMALIA | CAUSA |
|---|---|---|
| A01 | Función de seguridad por sobrecalentamiento intercambiador primario | Caldera bloqueada por la activación de la sonda de sobrecalentamiento de la salida del intercambiador de calor principal. Sólo desaparece cuando la temperatura vuelve a un valor dentro del umbral de seguridad y se pulsa el botón de “Reset |
| A03 | Función de seguridad por fallo en el encendido | Caldera bloqueada. Aparece cuando se produce un intento de encender el quemador pero no se detecta ninguna llama durante los 7 segundos posteriores a la apertura de las electroválvulas de gas. Sólo desaparece al pulsar el botón de “Reset |
| E06 | Anticongelación quemador | Aparece cuando la temperatura medida por la sonda de envío primario es inferior a 4ºC. Se suministra entonces corriente a la bomba y la válvula de tres vías en posición de calefacción, incluso cuando el interruptor de la caldera se encuentra en la posición O. A continuación se enciende el quemador. Desaparece cuando la temperatura a la salida del cuerpo de calefacción es superior a 15ºC |
| E07 | Sin circulación de agua | Aparece cuando la diferencia de temperatura entre la sonda de envío primaria y la sonda de retorno primario es superior a 40°C. Desaparece cuando esta diferencia es inferior a 30ºC |
| E08 | Error de circulación primaria | Aparece cuando la temperatura de la sonda de retorno primario es 10ºC superior a la de la sonda de envío primario. Desaparece cuando la temperatura de retorno es inferior a la temperatura de envío |
| E09 | Sonda de agua caliente sanitaria abierta | Aparece cuando la sonda está en “circuito abierto” o a una temperatura cercana a los 2ºC |
| E10 | Sonda de agua caliente sanitaria en cortocircuito | Aparece cuando la sonda sanitaria está en cortocircuito o a una temperatura cercana a los 100ºC |
| E11 | Sonda de envío primario abierta | Aparece cuando la sonda está en “circuito abierto” o a una temperatura cercana a los 2ºC |
| E12 | Sonda de envío primario en cortocircuito | Aparece cuando la sonda sanitaria está en cortocircuito o a una temperatura cercana a los 100ºC |
| E13 | Sonda de retorno primario abierta | Aparece cuando la sonda está en “circuito abierto” o a una temperatura cercana a los 2ºC |
| E14 | Sonda de retorno primario en cortocircuito | Aparece cuando la sonda sanitaria está en cortocircuito o a una temperatura cercana a los 100ºC |
| E15 | Sonda exterior abierta | Aparece cuando la sonda está en “circuito abierto” o a una temperatura cercana a su valor mínimo – 159º |
| E16 | Sonda exterior cortocircuitada | Aparece cuando la sonda está en cortocircuito, temperatura cercana a su valor máximo +252ºC |
| E17 | Paro debido a un defecto de desbordamiento de humos SPOTT (CF) o fusible 1,25A | Aparece únicamente en los modelos CF. Se debe a la apertura del contacto de la seguridad de desbordamiento en el antirretorno. Desaparece a los 10 minutos. Este error también puede aparecer cuando el fusible 1,25ª en el circuito impreso es defectuos |
| E18 | Intento de reencendido durante funcionamiento | Aparece cuando no se detecta llama alguna durante una fase de funcionamiento del quemador. lo que implica un intento de reencendido. El error desaparece si se vuelve a detectar una llama; de lo contrario, aparece el error Nº3 |
| E19 | Puesta en seguridad por desbordamiento de humos. Modelo VMC | Aparece únicamente en los modelos VMC. Se debe a la apertura del contacto de la seguridad de desbordamiento en el antirretorno. La caldera está bloqueada, indicador rojo. Desaparece cuando la seguridad ha alcanzado su temperatura de reactivación y después de pulsar el botón de reinicio |
| E20 | Problema de cableado o fusible 1,25A | Aparece cuando no hay corriente de 24 voltios en el microcontrolador. Una de las causas puede ser el cableado o el fusible 1,25 A |
| E21 | Ausencia de caudal de extracción (FF) | Aparece 10 segundos después de la orden de puesta en marcha del extractor si no se detecta la posición trabajo. Si el contacto aparece al minuto, el fallo desaparece automáticamente, de lo contrario se deberá pulsar el botón reset |
| E22 | Fallo del dispositivo de detección de extracción (FF) | Aparece 15 segundos después de que se detenga el extractor y el contacto del presostato permanece en posición trabajo. Desaparece cuando el contacto del presostato está en posición reposo |
| E23 | Velocidad baja del extractor | Aparece si la diferencia medida por el tacómetro supera en más 800 vueltas/minutos a la velocidad teórica calculada por el microcontrolador, durante más de 10 segundos |
| E24 | Defecto de control de funcionamiento del extractor (FF) | Aparece si después de la orden del extractor se detecta la ausencia de señal del tacómetro tras 4 segundos |
| E28 | Fallo tarjeta memoria Clima Manager | Aparece cuando la tarjeta principal tiene problemas de comunicación con el Eeprom del Clima Manager |
| E29 | Sonda de ambiente de Clima Manager en circuito abierto | Aparece cuando la sonda de temperatura ambiente del Clima Manager está desconectada |
| E30 | Sonda de ambiente de Clima Manager en cortocircuito | Aparece cuando la sonda de temperatura ambiente del Clima Manager está en cortocircuito |
| E31 | Problema de comunicación con la tarjeta de indicadores | Aparece después de una alimentación eléctrica o de pulsar la tecla reset si el microcontrolador detecta un problema |
| E32 | Defecto de comunicación con la placa principal | Aparece cuando no se recibe un mensaje enviado por el microprocesador |

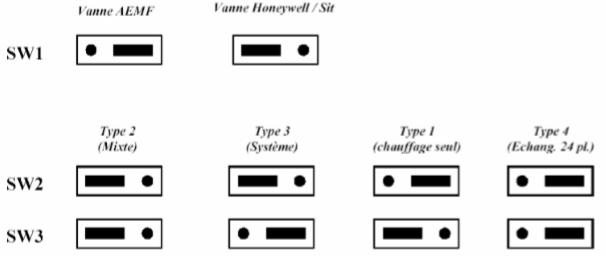

Posición de los interruptores
Funcionamiento válvula 3 vias
Cuando la caldera está encendida o después de un reinicio la válvula está en posición calefacción.
Modo verano La válvula de 3 vías está siempre en posición ACS mientras que el sistema de desbloqueo no se haya activado.
Modo invierno Después de una extracción de agua caliente, la válvula de 3 vías permanece en posición ACS mientras que el termostato de ambiente o la función sistema de desbloqueo no se hayan manifestado.
Función de desbloqueo:
Después de 23 horas, el procesador hace cambiar la posición de la válvula 3 vías de CAL a ACS y viceversa
