Codigos de fallo / avería
| ERROR | ANOMALIA |
|---|---|
| 10 | Bloqueo tras 5 intentos fallidos de encendido |
| 11 | Llama falsa |
| 12 | Tras segunda llama no se consigue encender |
| 13 | Esta alarma se genera porque hay un problema en el puente en el mazo de cables. Compruebe el borne J13 entre 3 y 4. (alarma temporal) |
| 14 | Esta alarma se genera porque hay un problema en el puente en el mazo de cables. Compruebe el borne J13 entre 3 y 4. (alarma final) |
| 15 | Presencia de llamas sin motivos en stand-by |
| 20 | La caldera detectó la intervención de uno de los dos termostatos descritos en la sección “TERMOSTATOS LIMITADOS” de este presentación |
| 21 | Sonda de TEMPERATURA DE FLUJO NTC desconectada. |
| 22 | Mazo de cables: Hay un problema en el puente, comprobar el borne J13 entre el 1 y 2 ( La resistencia tiene que dar entre 9.9 -10 Kilo Ohmnios) |
| 23 | Mazo de cables: Hay un problema en el puente, comprobar el borne J13 entre el 1 y 2 ( La resistencia tiene que dar entre 9.9 -10 Kilo Ohmnios) |
| 24 | Temperatura de Ida NTC demasiado alta |
| 25 | Temperatura de Ida NTC demasiado alta |
| 26 | Temperatura de Retorno NTC demasiado alta |
| 27 | Temperatura de Retorno NTC demasiado alta |
| 28 | Delta máximo entre la temperatura de retorno y la temperatura de flujo alcanzada |
| 29 | Mazo de cables: Hay un problema en el puente, comprobar el borne J13 entre el 1 y 2 ( La resistencia tiene que dar entre 9.9 -10 Kilo Ohmnios) |
| 30 | Parámetro incorrecto de fábrica (error de lectura / escritura de EEPROM) |
| 31 | Parámetro incorrecto de fábrica (error de lectura / escritura de EEPROM) |
| 33 | Avería en ventilador |
| 34 | Avería señal TACHO del ventilador |
| 35 | Avería señal TACHO del ventilador |
| 36 | Parámetro incorrecto de fábrica (error de lectura / escritura de EEPROM) |
| 37 | Avería en ventilador |
| 38 | Parámetro incorrecto de fábrica (error de lectura / escritura de EEPROM) |
| 40 | Presión de agua instalación baja |
| 41 | Presión de agua instalación baja |
| 42 | Falla del transductor de presión de agua |
| 50-51-52-53-54-55-56-57-58-59 | Error interno |
| 60 | Cortocircuito o circuito abierto del sensor de agua caliente sanitaria NTC3 |
| 70 | Sensor de flujo NTC1 cortocircuito o circuito abierto |
| 71 | Temperatura máxima de flujo NTC1 alcanzada |
| 72 | Retorno cortocircuito o circuito abierto del sensor NTC2 |
| 74 | DT1 / dt demasiado alto o dT2 / dt demasiado alto (sin circulación de agua) |
| 77 | Termostato de calefacción por suelo radiante |
| 78 | Delta máximo entre la temperatura de flujo y la temperatura de retorno alcanzada |
| 79 | Delta máximo entre la temperatura de flujo y la temperatura de retorno alcanzada |
| 91 | Cuando el contador alcanza el límite establecido de 2500 horas, la caldera muestra este código de error (Limpieza del intercambiador). En cualquier caso, la caldera funciona en condiciones normales. RESTABLECER CONTADOR |

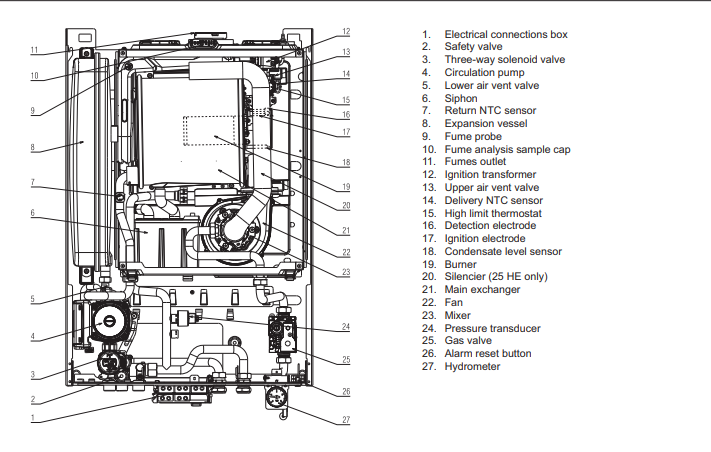

Despiece
