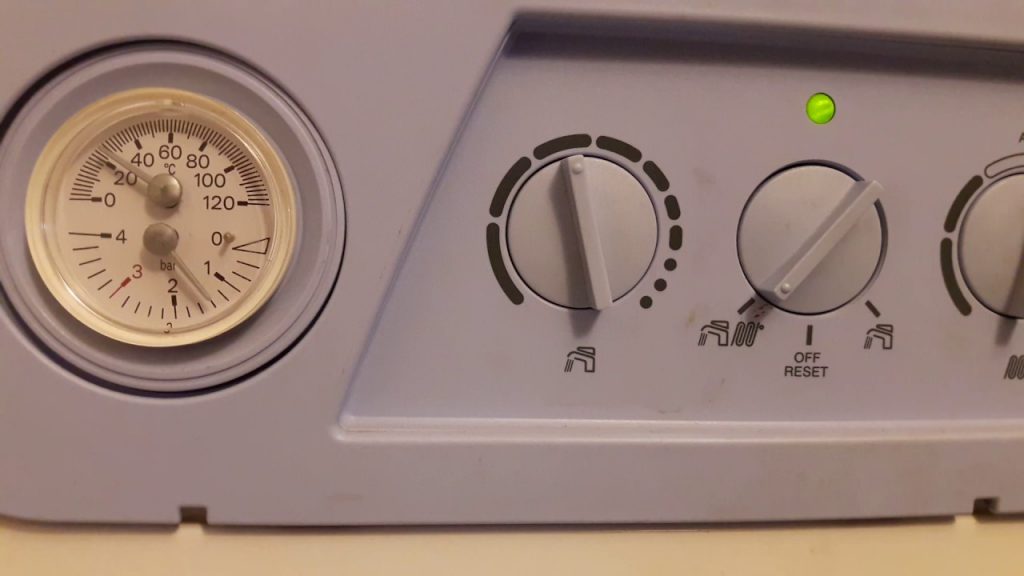

Incorpora un único INDICADOR LUMINOSO DE SEÑALIZACIÓN (LED TRICOLOR)
Indicador luminoso LED Verde
Intermitente ON 1sec OFF 5sec
- Caldera OFF y ON pero con presencia de alimentación eléctrica Caldera en stand-by.
Intermitente ON 0,5sec OFF 0,5sec, detención temporal (no llama) — —
- Presostato de humos en fase transitoria
- Presostato de agua en fase transitoria
- NTC calefacción en fase transitoria
- Transitorio en espera de encendido
Intermitente ON 0,125sec OFF 0,125sec
- Ingreso en la función S.A.R.A.
- Fijo Presencia de llama sin anomalías
Indicador luminoso LED Rojo
Fijo=Bloqueo de seguridad
- Bloqueo de llama
- Intervención del termostato de humos
- Intervención del termostato límite
- Presostato humos después de 10´
- Presostato de agua después de 10´
- Sonda NTC calefacción después de 10´
Indicador luminoso LED Naranja
Intermitente
- Función análisis de combustión
Fijo
- Anomalía sonda sanitaria La caldera funciona en calefacción

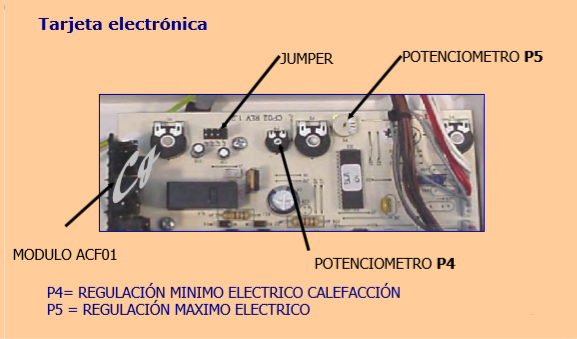

Regulación eléctrica presión de gas
Regulación mínimo eléctrico en calefacción (sólo BSI)
(1) Potenciómetro PTS y PTR al máx.
(2) Insertar puente en JP2 y colocar los potenciómetros P4 y P5 al mín.
(3) Después del encendido en fase calefacción intervenir sobre el potenciómetro P4 para regular la corriente a la bobina del modulador.
Regulación máximo eléctrico calefacción
1) Realizar los puntos 1 y 2 arriba descritos.
2) Después del encendido en calefacción intervenir sobre el potenciómetro P5 para regular la corriente a la bobina del modulador.
