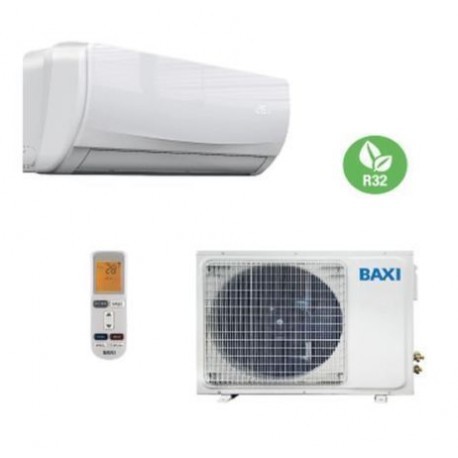

Modelos: LSGNW(25/35/50/70)+LSGT(25/35/50/70)-S
Benefíciate del más bajo consumo energético gracias al sistema ULTRA DC INVERTER y al nuevo gas R32. Múltiples opciones de funcionamiento para adaptarse a las necesidades de climatización de cada momento.
Guía de contenidos
Documentación
Despiece
Datos técnicos
| ANORI R-32 | R-32 LSG25 | R-32 LSG35 | R-32 LSG50 | R-32 LSG70 |
|---|---|---|---|---|
| Potencia en refrigeración nom. (mín.-máx.) (kW) | 2,55 (1,00-3,30) | 3,60 (1,20-3,80) | 5,30 (1,90-5,50) | 7,03 (2,90-7,30) |
| Potencia en calefacción nom. (mín.-máx.) (kW) | 2,65 (1,10-3,30) | 3,70 (1,00-3,80) | 5,40 (1,40-5,60) | 7,05 (2,10-8,00) |
| Presión sonora mín/máx dB(A) | 20/41 | 20/42 | 20/48 | 20/49 |
| Dimensiones U.Interior en mm (X/Y/Z) | 800/300/198 | 800/300/198 | 970/315/235 | 1100/330/235 |
| Dimensiones U.Exterior en mm (X/Y/Z) | 720/540/260 | 720/540/260 | 802/535/298 | 900/681/343 |
Códigos de fallo / avería
| CODIGO DE ALARMA | PROBLEMA |
|---|---|
| E1 | Fallo en el sensor de temperatura de la sala |
| E2 | Fallo en el sensor de temperatura de refrigerante de la unidad exterior |
| E3 | Fallo en el sensor de temperatura de refrigerante de la unidad interior |
| E4 | Fallo en el motor del ventilador de la unidad interior (Motor PG) |
| E5 (5E) | Fallo en la comunicación entre la unidad externa y la unidad interna |
| F0 | Fallo del motor del ventilador de la unidad exterior (Motor DC) |
| F1 | Fallo de protección del módulo inverter (IPM) |
| F2 | Fallo de protección de placa unidad exterior ( PFC) |
| F3 | Fallo de sincronismo del compresor |
| F4 | Fallo en el sensor de temperatura de descarga |
| F5 | Fallo de protección de temperatura del cabezal de compresor |
| F6 | Fallo en el sensor de temperatura exterior |
| F7 | Fallo de protección por sobre voltaje o voltaje reducido |
| F8 | Fallo de comunicación del módulo exterior y la placa de control exterior (solo modelo LSGT70-S) |
| F9 | Fallo de la EEprom de la unidad exterior |
| FA | Fallo en el sensor de temperatura de succión |
| P4 | Protección por sobrecarga en refrigeración |
| P5 | Protección por sobrecarga en calefacción |
| P6 | Protección unidad interior anti-sobrecalentamiento en calefacción |
| P7 | Protección unidad interior anti-congelación en refrigeración |
| P8 | Protección por sobre corriente en la unidad exterior |
| Síntoma | Problema |
|---|---|
| El aire acondicionado no funciona | ▶¿Se ha producido un corte de corriente? ▶¿Hay cables sueltos? ▶¿La tensión de alimentación es 1,1 veces mayor que Ia tensión máxima nominal o 0,9 veces inferior a Ia tensión nominal mínima? ▶¿Hay algún fusible fundido? ▶¿Se ha esperado el tiempo mínimo necesario para encender el aire? |
| El control remoto no funciona | ▶¿El control remoto está a más de 8 metros de la unidad interna? ▶¿Las pilas están agotadas? ▶¿Hay obstáculos entre el mando y el receptor de Ia señal de la unidad interior? |
| El rendimiento reducido de refrigeración y/o calefacción | ▶ ¿La temperatura establecida es Ia adecuada? ▶¿La entrada de aire se encuentra obstruida? ▶¿El filtro de aire está sucio? ▶¿La velocidad del ventilador se encuentra en velocidad baja? ▶¿Hay alguna fuente de calor en su habitación? ▶Esta abierta alguna puerta o ventana? |
| La unidad interior no funciona inmediatamente cuando el aire acondicionado es encendido | ▶Una vez que el aire acondicionado se apague, éste no volverá a funcionar por aproximadamente 3 minutes para para equilibrar el ciclo de refrigerante. |
| Hay olor inusual cuando Ia unidad empieza a operar. | ▶Esto es causado por el olor impregnado del material de Ia habitación y mobiliario en la unidad interior. |
| Se puede oír un sonido de flujo de agua durante Ia operación de refrigeraci6n. | ▶Esto es causado par el refrigerante que fluye dentro de Ia unidad interior |
| Una niebla es emitida durante Ia operación de enfriamiento. | ▶Sucede por el enfriamiento del aire de la habitación por parte de la unidad interior. En condiciones determinadas se pueden observar formaciones de pequeños flujos de aire nublosos. |
| Una niebla es emitida por parte de la unidad exterior durante el modo operación de calentamiento. | ▶Ocurre debido a Ia humedad durante el proceso de descongelación. |
| Se oye un ruido durante Ia operación | ▶Un silbido puede ser causado por el refrigerante que fluye. ▶Un crujido bajo es causada por Ia deformación de plástico debido a Ia temperatura |
Posición de montaje
Unidad Interior
- Tenga en cuenta la distribución del aire desde la unidad a la habitación y seleccione un lugar adecuado para obtener una temperatura uniforme del aire en la misma.
- Asegúrese que no hay una fuente de calor y/o vaporización cerca.
- Mantenga una buena circulación de aire.
- Sopese la conveniencia de adoptar medidas para reducir el ruido.
- No instale la unidad cerca de puertas y/o ventanas.
- Asegúrese que la unidad interior este instalada a una distancia no inferior a 15 cm del techo y laterales para así asegurar la aspiración del aire de la habitación.
- Instale la unidad interior a un mínimo de 2,3 m del suelo.
Unidad Exterior
- Si coloca un toldo para proteger la unidad exterior de la lluvia y la luz solar, preste atención en no bloquear la disipación del calor en el condensador.
- No deje a animales o plantas cerca del lugar de instalación ya que el aire caliente y frío los afectará.
- Asegúrese de tener las distancias mostradas en el esquema entre techo, pared, mobiliario y otros obstáculos.
- Mantenga la unidad exterior alejada de fuentes de calor y aire inflamable.
- La base de la instalación y la estructura de apoyo deben de ser fuertes y seguras. La máquina debe de ser instalada en una superficie plana.
Distancias de Tubería Frigoríficas
Antes de instalar los equipos, tenga en cuenta las distancias máximas de tuberías
frigoríficas:
Conexión electrica
Los cables de conexión deben cumplir con las especificaciones de la siguiente tabla:
Nota:
- Se consideran cables de conexión al cableado de conexionado
entre la unidad interior y exterior. - Se consideran cables de alimentación a los conectados a la unidad
interior desde la red eléctrica. La alimentación debe ir conectada en
la unidad exterior.
Conexión Unidad Interna
Abrir la parte frontal, insertar los cables de conexión desde la base del aire
acondicionado conectándolos a la tabla de terminales con objetivo (de acuerdo
con la figura de a continuación) de usar la tabla de prensado para sujetar los
cables de conexión.
Cableado conexión de la unidad extrerna
Desatornille el panel frontal, saque la cubierta del panel de control de la unidad
- Conectar el cable a tierra con el tornillo correspondiente.
- Fije el conjunto de cables con la tabla de prensado.
- Reinstale los paneles adecuadamente.
NOTA IMPORTANTE
Conecte el cable a tierra correctamente o causará fallos de algún componente eléctrico, descarga o incluso incendio.
